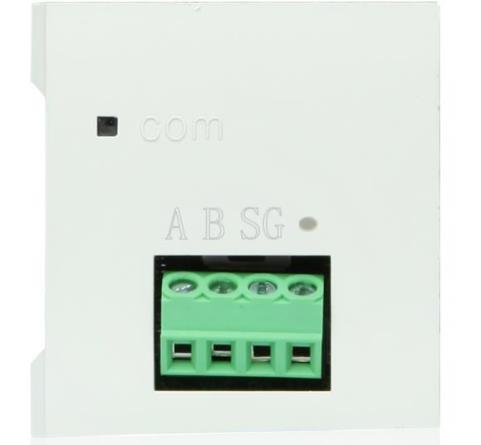

XD系列通讯扩展BD板
XD系列PLC适配左扩展BD板，可接入一个SD卡。XD系列PLC一般可扩展1个BD板。
产品特点
XD系列扩展BD板，用于扩展RS485/现场控制总线通讯口。
可用于XD系列PLC之间RS485/现场控制总线通讯使用。
XD系列24点/32点PLC可以扩展1块BD板，
XD系列48点/60点PLC可以扩展2块BD板，
XD系列16点PLC不可以扩展BD板。
命名规则
|
1： |
系列名称 |
XD |
|
2： |
通讯板类型 |
NS：表示RS232通讯BD板 |
|
|
|
NE：表示RS485/现场控制总线/运动控制总线通讯BD板 |
|
|
|
NO：表示RS485/现场控制总线光纤通讯BD板 |
|
3： |
扩展类型 |
BD：表示扩展BD |
型号一览表
|
型 号 |
功 能 |
|
XD-NS-BD |
XD系列PLC扩展BD，RS-232通讯功能； |
|
XD-NE-BD |
XD系列PLC扩展BD，总线通讯功能，X-NET标准线接口，此BD板还可用作RS485通讯扩展板； |
|
XD-NO-BD |
XD系列PLC扩展BD，总线通讯功能，X-NET光纤接口，此BD板还可用作RS485通讯扩展板； |
基本规格
|
项 目 |
规 格 |
|
安装方式 |
直接安装在XD系列PLC本体正上面 |
|
外形尺寸 |
40mm×42mm×14mm |
|
使用环境 |
无腐蚀性气体 |
|
环境温度 |
0℃~60℃ |
|
环境湿度 |
5~95% |
外观尺寸图（单位：mm）
