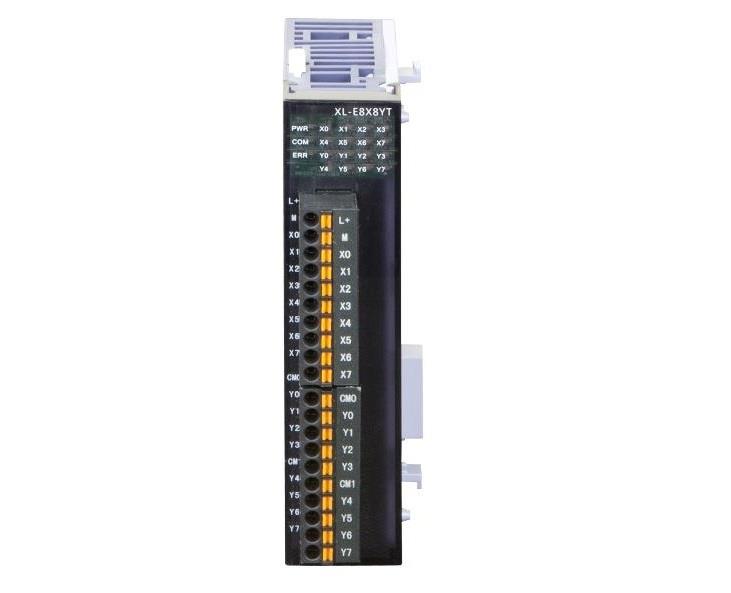

XL系列I/O扩展模块
产品特点
XL系列PLC适配开关量输入输出右扩展模块，包含8~32点规格。
XL系列PLC一般可扩展10~16个模块。
电源规格：DC24V
输入类型：NPN或PNP型
输出类型：晶体管（T）或继电器（R）
命名规则
|
1： |
系列名称 |
XL：XL系列扩展模块 |
|
2： |
指代扩展模块 |
E：表示扩展模块 |
|
3： |
输入点数 |
8或16或32 |
|
4：
|
输入点类型
|
X：表示输入点为NPN型输入 PX：表示输入点为PNP型输入 |
|
5： |
输出点数 |
8或16或32 |
|
6： |
输出形式 |
YT：晶体管输出 |
|
|
|
YR：继电器输出 |
型号一览表
|
型号 |
输入输出 总点数 |
输入点数（DC24V） |
输出点数 （R，T） |
|||
|
类型 |
输入 |
输出 |
||||
|
继电器输出 |
晶体管输出 |
|||||
|
NPN型 |
- |
XL-E8X8YR |
XL-E8X8YT |
16点 |
8点 |
8点 |
|
XL-E16X |
- |
- |
16点 |
16点 |
- |
|
|
- |
XL-E16YR |
XL-E16YT |
16点 |
- |
16点 |
|
|
- |
- |
XL-E16YT-A |
16点 |
|
16点 |
|
|
- |
|
XL-E16X16YT |
32点 |
16点 |
16点 |
|
|
XL-E32X |
- |
- |
32点 |
32点 |
- |
|
|
- |
- |
XL-E32YT |
32点 |
- |
32点 |
|
基本规格
|
项 目 |
规 格 |
|
使用环境 |
无腐蚀性气体 |
|
环境温度 |
0℃~60℃ |
|
保存环境温度 |
-20~70℃ |
|
环境湿度 |
5~95%RH |
|
保存环境湿度 |
5~95%RH |
|
安装 |
直接安装在DIN46277（宽35mm）的导轨上 |
功能说明
|
型 号 |
功 能 说 明 |
|
|
NPN输入型 |
PNP输入型 |
|
|
XL-E8X8YR |
- |
8路开关量输入，8路继电器输出 |
|
XL-E8X8YT |
- |
8路开关量输入，8路晶体管输出 |
|
- |
16路开关量输入 |
|
|
XL-E16YR |
- |
16路继电器输出 |
|
XL-E16YT |
- |
16路晶体管输出 |
|
XL-E16YT-A |
- |
16路晶体管输出（牛角接线端子） |
|
XL-E16X16YT |
- |
16路开关量输入，16路晶体管输出 |
|
XL-E32X |
- |
32路开关量输入 |
|
XL-E32YT |
- |
32路晶体管输出 |
外观尺寸图（单位：mm）
I/O总点数为8~16点模块：
I/O总点数为32点及16YT-A：
