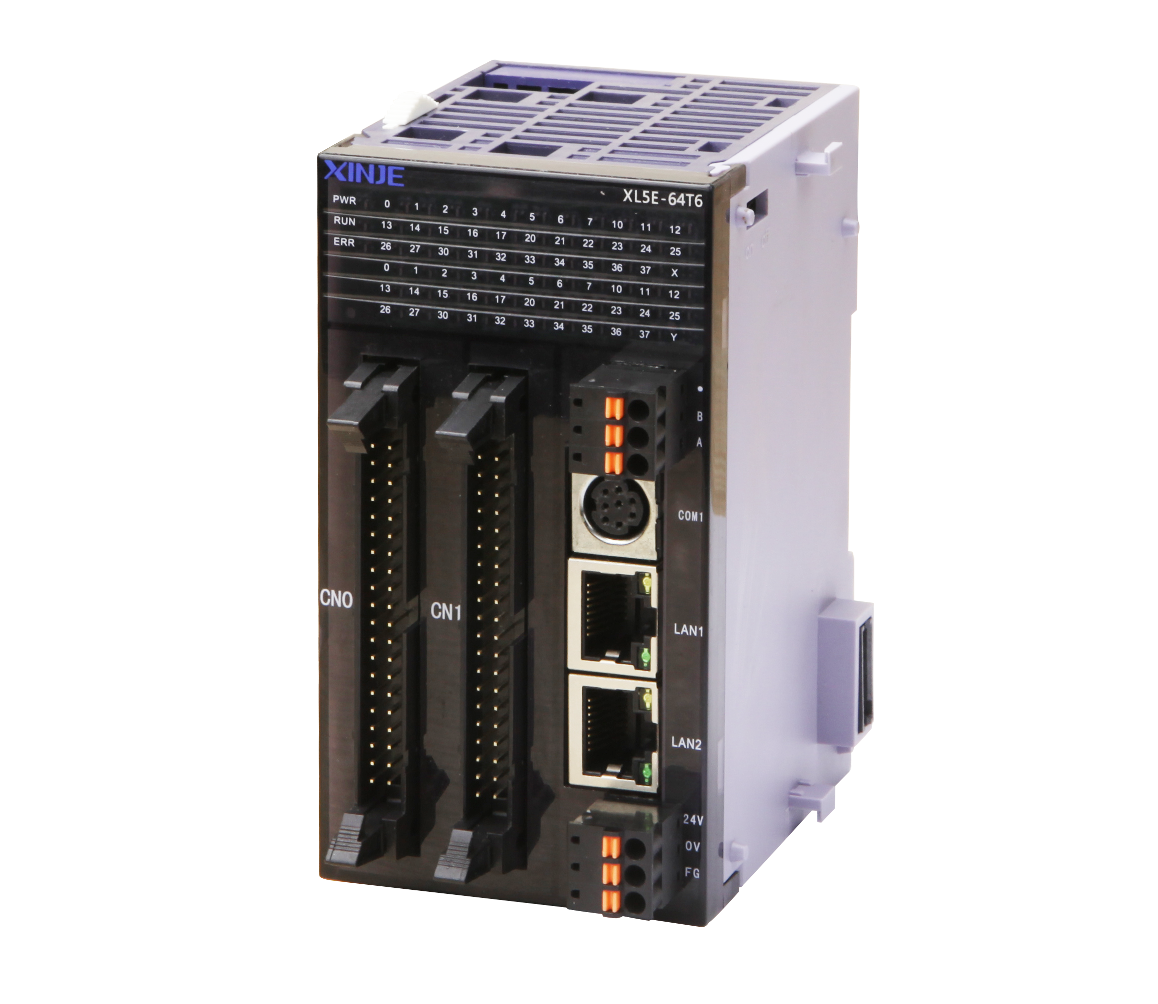

XL5E系列基本单元
以太网薄型PLC，小巧实用，节省安装空间；支持2~6路高速脉冲输出（T型支持），3~6路AB相高速计数
产品特点
以太网薄型PLC，小巧实用，节省安装空间
8/16/32点输入、8/16/32点输出；晶体管输出，DC24V电源
型号一览表
型号
输入点数
（DC24V）
输出点数
（R，T）
AC电源
DC电源
继电器输出
晶体管输出
晶体管继电器混合输出
继电器输出
晶体管输出
晶体管继电器混合输出
NPN
型
-
-
-
-
XL5E-16T
-
8点
8点
-
-
-
-
XL5E-32T
-
16点
16点
-
-
-
-
XL5E-32T4
-
16点
16点
-
-
-
-
XL5E-64T6
-
32点
32点
功能配置表
×不支持 √支持
系列及
点数
USB口
232口
485口
以太
网口
扩展
模块
扩展
BD板
左扩展ED模块
高速计数
路数
脉冲输
出路数
（T/RT型）
外部
中断
递增
模式
AB相
XL5E-16T
×
1
√
2
16个
×
1个
3
3
2
6
XL5E-32T
×
1
√
2
16个
×
1个
3
3
2
10
XL5E-32T4
×
1
√
2
16个
×
1个
4
4
4
10
XL5E-64T6
×
1
√
2
16个
×
1个
6
6
6
10
注意：所有机型均标配时钟功能。
基本规格
项目
规格
绝缘电压
DC 500V 2MΩ以上
抗噪声
噪声电压1000Vp-p 1us脉冲1分钟
空气
无腐蚀性、可燃性气体
环境温度
0℃~55℃
环境湿度
5%~95%（无凝露）
PORT1口
RS232，连接上位机、人机界面编程或调试
PORT2口
RS485，连接智能仪表、变频器等
以太网口
RJ45，连接上位机、监控，与局域网内的其他设备通讯
PORT3口
扩展ED通讯口
安装
可用M3的螺丝固定或直接安装在的导轨上
接地（FG）
第三种接地（不可与强电系统公共接地）
性能规格
项目
规 格
程序执行方式
循环扫描方式
编程方式
指令、梯形图并用
处理速度
0.01~0.03us
停电保持
使用FlashROM及锂电池（3V纽扣电池）
用户程序容量※1
1MB
I/O
点数
※2
总点数
16点
32点
64点
输入点数
8点X0~X7
16点X0~X17
32点X0~X37
输出点数
8点Y0~Y7
16点Y0~Y17
32点Y0~Y37
内部线圈（X）※3
1280点
X0~X77、X10000~X11777、X20000~X20177、X30000~X30077
内部线圈（Y）※4
1280点
Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077
内部线圈（M、HM）
87000点
M0~M69999【HM0~HM11999】
特殊用※6 SM0~SM4999
流程（S）
9000点
S0~S7999【HS0~HS999】
定时器（T）
点数
7000点
T0~T4999【HT0~HT1999】
规格
100mS定时器：设置时间0.1~3276.7秒
10mS定时器：设置时间0.01~327.67秒
1mS定时器：设置时间0.001~32.767秒
计数器（C）
点数
7000点
C0~C4999【HC0~HC1999】
规格
16位计数器：设置值K0~32,767
32位计数器：设置值-2147483648~＋2147483647
数据寄存器（D）
100000字
D0~D69999【HD0~HD24999】※5
特殊用※6 SD0~SD4999
FlashROM
寄存器（FD）
14192字
FD0~FD8191
特殊用※6 SFD0~SFD5999
高速处理功能
高速计数、脉冲输出、外部中断
口令保护
6位长度ASCII
自诊断功能
上电自检、监控定时器、语法检查
注释：
※1：用户程序容量，指保密下载时的最大程序容量。
※2：I/O点数，指用户可从外部接入、输出信号的端子数。
※3：X，指内部输入继电器，超出I点数的X可用作中间继电器。
※4：Y，指内部输出继电器，超出O点数的Y可用作中间继电器。
※5：【】标志，为默认的断电保持区域,不可更改。
※6：特殊用，指被系统占用的特殊用途的寄存器，不可另作他用，详情参阅附录1。
※7：输入线圈、输出继电器/晶体管的编号为八进制数，其他存储器的编号均为十进制数。
※8：没有与外设实连的I/O可作为快速内部继电器使用。
外观尺寸图（单位：mm）
XL5E-16：
XL5E-32、XL5E-32T4：
XL5E-64T6：
支持2~6路高速脉冲输出，3~6路AB相高速计数
最多可外接扩展16个扩展模块、1个ED模块
带2个以太网口，可实现以太网通讯
具有更高的处理速度，约为XC系列的12倍
带时钟并对数据进行掉电保持
支持基本的逻辑控制和数据运算
支持X-NET现场总线、PID、外部中断、C函数功能块、MODBUS通讯等功能
