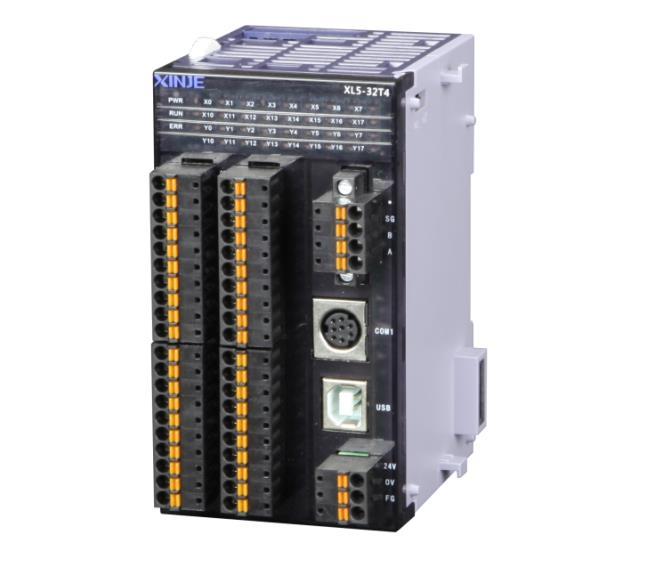

XL5系列基本单元
薄型PLC，小巧实用，节省安装空间；支持2~4路高速脉冲输出（T型支持），3~4路AB相高速计数。
产品特点
薄型PLC，小巧实用，节省安装空间
支持2~4路高速脉冲输出，3~4路AB相高速计数
8/16点输入、8/16点输出；晶体管输出，DC24V电源
最多可外接扩展16个扩展模块、1个ED模块
支持USB口高速下载
具有更高的处理速度，约为XC系列的12倍
带时钟并对数据进行掉电保持
支持基本的逻辑控制和数据运算
支持X-NET现场总线、PID、外部中断、C函数功能块、MODBUS通讯等功能
型号一览表
|
型号 |
输入点数 （DC24V） |
输出点数 （R，T） |
||||||
|
AC电源 |
DC电源 |
|||||||
|
|
继电器输出 |
晶体管输出 |
晶体管继电器混合输出 |
继电器输出 |
晶体管输出 |
晶体管继电器混合输出 |
||
|
NPN 型 |
- |
- |
- |
- |
XL5-16T |
- |
8点 |
8点 |
|
- |
- |
- |
- |
XL5-32T |
- |
16点 |
16点 |
|
|
- |
- |
- |
- |
XL5-32T4 |
- |
16点 |
16点 |
|
功能配置表
×不支持 √支持
|
系列及 点数 |
USB口 |
232口 |
485口 |
以太 网口 |
扩展 模块 |
扩展 BD板 |
左扩展ED模块 |
高速计数 路数 |
脉冲输 出路数 （T/RT型） |
外部 中断 |
|
|
递增 模式 |
AB相 |
||||||||||
|
XL5-16T |
1 |
1 |
√ |
× |
16个 |
× |
1个 |
3 |
3 |
2 |
6 |
|
XL5-32T |
1 |
1 |
√ |
× |
16个 |
× |
1个 |
3 |
3 |
2 |
10 |
|
XL5-32T4 |
1 |
1 |
√ |
× |
16个 |
× |
1个 |
4 |
4 |
4 |
10 |
注意：所有机型均标配时钟功能。
基本规格
|
项目 |
规格 |
|
绝缘电压 |
DC 500V 2MΩ以上 |
|
抗噪声 |
噪声电压1000Vp-p 1us脉冲1分钟 |
|
空气 |
无腐蚀性、可燃性气体 |
|
环境温度 |
0℃~55℃ |
|
环境湿度 |
5%~95%（无凝露） |
|
USB口 |
USB口，XNET通讯格式，用于程序上/下载 |
|
PORT1口 |
RS232，连接上位机、人机界面编程或调试 |
|
PORT2口 |
RS485，连接智能仪表、变频器等 |
|
PORT3口 |
扩展ED通讯口 |
|
安装 |
可用M3的螺丝固定或直接安装在的导轨上 |
|
接地（FG） |
第三种接地（不可与强电系统公共接地） |
性能规格
|
项目 |
规 格 |
||||
|
程序执行方式 |
循环扫描方式 |
||||
|
编程方式 |
指令、梯形图并用 |
||||
|
处理速度 |
0.05us |
||||
|
停电保持 |
使用FlashROM及锂电池（3V纽扣电池） |
||||
|
用户程序容量※1 |
512KB |
||||
|
I/O 点数 ※2 |
总点数 |
16点 |
32点 |
||
|
输入点数 |
8点 X0~X7 |
16点 X0~X17 |
|||
|
输出点数 |
8点 X0~X7 |
16点 X0~X17 |
|||
|
内部线圈（X）※3 |
1280点 |
X0~X77、X10000~X11777、X20000~X20177、X30000~X30077 |
|||
|
内部线圈（Y）※4 |
1280点 |
Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077 |
|||
|
内部线圈（M、HM） |
87000点 |
M0~M69999【HM0~HM11999】 |
|||
|
特殊用※6 SM0~SM4999 |
|||||
|
流程（S） |
9000点 |
S0~S7999【HS0~HS999】 |
|||
|
定时器（T） |
点数 |
7000点 |
T0~T4999【HT0~HT1999】 |
||
|
规格 |
100mS定时器：设置时间0.1~3276.7秒 10mS定时器：设置时间0.01~327.67秒 1mS定时器：设置时间0.001~32.767秒 |
||||
|
计数器（C） |
点数 |
7000点 |
C0~C4999【HC0~HC1999】 |
||
|
规格 |
16位计数器：设置值K0~32,767 32位计数器：设置值-2147483648~＋2147483647 |
||||
|
数据寄存器（D） |
100000字 |
D0~D69999【HD0~HD24999】※5 |
|||
|
特殊用※6 SD0~SD4999 |
|||||
|
FlashROM 寄存器（FD） |
14192字 |
FD0~FD8191 |
|||
|
特殊用※6 SFD0~SFD5999 |
|||||
|
高速处理功能 |
高速计数、脉冲输出、外部中断 |
||||
|
口令保护 |
6位长度ASCII |
||||
|
自诊断功能 |
上电自检、监控定时器、语法检查 |
||||
注释：
※1：用户程序容量，指保密下载时的最大程序容量。
※2：I/O点数，指用户可从外部接入、输出信号的端子数。
※3：X，指内部输入继电器，超出I点数的X可用作中间继电器。
※4：Y，指内部输出继电器，超出O点数的Y可用作中间继电器。
※5：【】标志，为默认的断电保持区域,不可更改。
※6：特殊用，指被系统占用的特殊用途的寄存器，不可另作他用，详情参阅附录1。
※7：输入线圈、输出继电器/晶体管的编号为八进制数，其他存储器的编号均为十进制数。
※8：没有与外设实连的I/O可作为快速内部继电器使用。
外观尺寸图（单位：mm）
XL5-16T：
XL5-32T、XL5-32T4：
