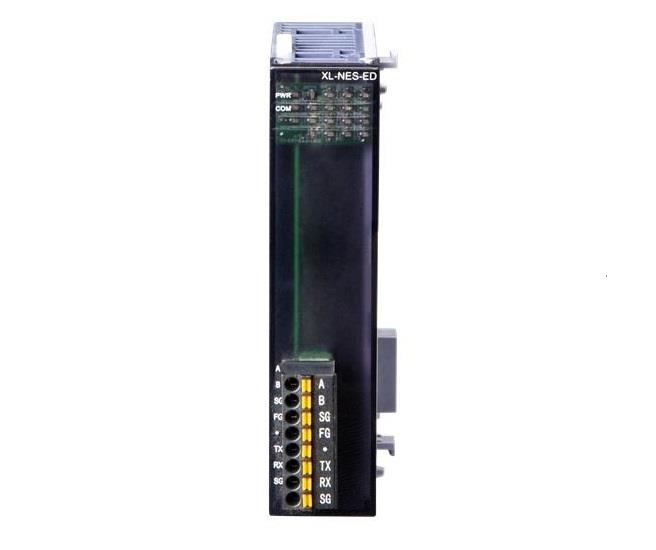

XL系列通讯左扩展ED模块
XL系列扩展通讯ED模块主要用于扩展RS232或者RS485通讯口。
产品说明
XL系列扩展通讯ED模块主要用于扩展RS232或者RS485通讯口。
XL-NES-ED可用于XL3系列PLC左侧扩展使用，但是RS232和RS485只能使用其中一种通讯。
XL-NES-ED薄片设计，占用空间小。
命名规则
|
1： |
系列名称 |
XL |
|
2： |
通讯板类型 |
S：表示RS232通讯ED模块 |
|
|
|
E：表示RS485通讯ED模块 |
|
3： |
扩展类型 |
ED：表示扩展ED模块 |
型号一览表
|
型 号 |
功 能 |
|
XL-NES-ED |
XL系列PLC扩展ED模块，可以扩展1个RS232或者RS485通讯口（注意：只能使用其一） |
一般规格
| 项 目 | 规 格 |
| 安装方式 | 直接安装在XL系列PLC本体左侧 |
| 外形尺寸 | 105mm×25mm×85.0mm |
| 使用环境 | 无腐蚀性气体 |
| 环境温度 | 0℃~60℃ |
| 环境湿度 | 5~95% |
产品外形及尺寸（单位：mm）
