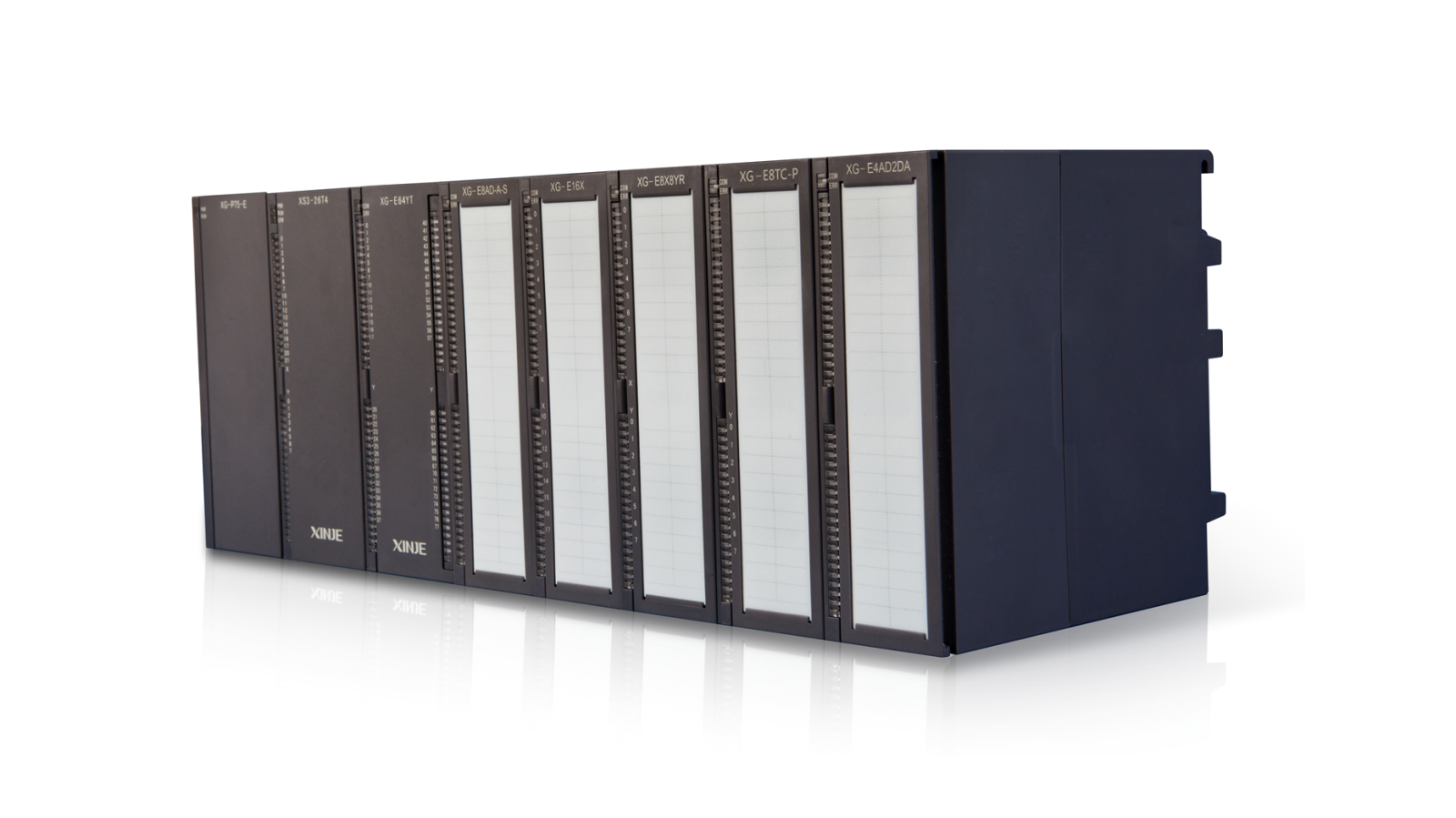

XS3系列基本单元
中型PLC，功能强大、适用性强、存储空间更大；程序容量16MB、速度是XG1的5-6倍；支持EtnerCAT总线功能，可控制32轴伺服电机同步运动；支持基于Codesys编程；支持在线下载
产品特点
全新高性能中型PLC，功能更强大、适用性更强、存储空间更大
基于Codesys编程平台，全面支持PLCopen编程规范；
可引用许多标准的功能函数库，开发专有的功能块和指令库；
支持EhterCAT运动控制、EtherCAT远程IO、Ehternet通讯；
32路电子凸轮功能；在线下载；
最多可扩展16个XG系列扩展模块；
支持4路200KHz脉冲输出、4路高速计数（最高200KHz）。
命名规格
|
1： |
产品系列 |
XS：XS系列中型可编程控制器 |
|
2： |
系列分类 |
3：XS系列3代 |
|
3： |
输入输出点数 |
26：18输入/8输出 |
|
4： |
输出点类型 |
T：晶体管输出 |
|
5： |
脉冲路数 |
4：表示4路脉冲输出 |
型号一览表
|
型号 |
输入点数 （DC24V） |
输出点数 （R，T） |
||||||
|
AC电源 |
DC电源 |
|||||||
|
|
继电器输出 |
晶体管输出 |
晶体管继电器混合输出 |
继电器输出 |
晶体管输出 |
晶体管继电器混合输出 |
||
|
NPN 型 |
- |
- |
- |
- |
XS3-26T4 |
- |
18点 |
8点 |
基本规格
|
项目 |
规格 |
|
绝缘电压 |
DC500V 2MΩ以上 |
|
抗噪声 |
噪声电压1000Vp-p 1us脉冲1分钟 |
|
空气 |
无腐蚀性、可燃性气体 |
|
环境温度 |
0℃~60℃ |
|
环境湿度 |
5%RH~95%RH(无凝露) |
|
安装 |
直接安装在信捷XG-EB系列导轨上 |
|
接地 |
第三种接地(不可与强电系统公共接地) |
性能规格
|
项目 |
规格 |
|
|
本体I/O |
总点数 |
26 |
|
输入点数 |
18 |
|
|
输出点数 |
8 |
|
|
最大I/O点数 |
1050 |
|
|
高速定位 |
普通脉冲输出 |
4路，最高200K |
|
高速输入 |
单相/AB模式 |
4路，最高200K |
|
输入模式 |
差分输入 |
|
|
扩展能力 |
右扩展模块 |
16 |
|
中断 |
外部中断 |
10 |
|
通讯功能 |
RS232 |
1个，可连接IP修改工具或与其他设备通讯 |
|
RS485 |
2个，MODBUS，连接人机界面、通讯设备等 |
|
|
RJ45口1 |
LAN1：以太网通讯，支持程序下载与监控调试 |
|
|
RJ45口2 |
LAN2：EtherCAT实时总线主站 |
|
|
总线运动控制 |
EtherCAT总线方式，32轴 |
|
|
凸轮控制 |
EtherCAT总线方式，32轴 |
|
|
编程方式 |
ST、SFC、FBD、CFC、LD和IL |
|
|
主处理器 |
主频800MHz |
|
|
用户程序容量 |
16M |
|
|
数据容量 |
8M |
|
功能配置表
×不支持 √支持
|
系列及 点数 |
时钟 |
USB口 |
通信 |
扩展 模块 |
高速计数路数 |
脉冲输出路数（T型/RT型） |
外部中断 |
||||
|
232 通信 |
485 通信 |
Ethernet 通信 |
EtherCAT 通信 |
递增 模式 |
AB相 |
||||||
|
XS3系列 |
|||||||||||
|
XS3-26T4 |
√ |
× |
1 |
2 |
√ |
√ |
16块 |
4 |
4 |
4 |
10 |
注意：所有机型均标配时钟功能。
外观尺寸图（单位：mm）
