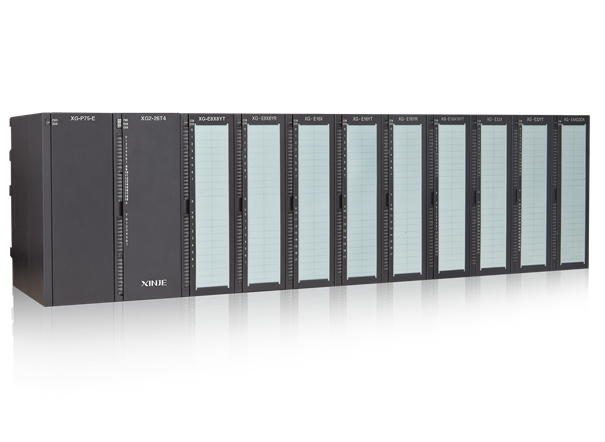

XG2系列基本单元
中型PLC，功能强大、适用性强、存储空间更大；程序容量16MB、速度是XG1的5-6倍；支持EtnerCAT总线功能，可控制32轴伺服电机同步运动
产品特点
中型PLC，功能强大、适用性强、存储空间更大
程序容量16MB、速度是XG1的5-6倍
支持EtnerCAT总线功能，可控制32轴伺服电机同步运动
支持4路高速脉冲输出，4路200KHz差分输入高速计数
支持插补、随动等运动控制指令
支持NPN和差分两种信号输入，晶体管输出，DC24V电源
最多可外接16个扩展模块
支持PID、外部中断、C函数功能块、基本的逻辑控制和数据运算
支持Ethernet通讯、MODBUS通讯等功能
带时钟并对数据进行掉电保持
命名规格
|
1： |
产品系列 |
XG：XG系列中型可编程控制器 |
|
2： |
系列分类 |
2：XG系列2代 |
|
3： |
输入输出点数 |
26：18输入/8输出 |
|
4： |
输出点类型 |
T：晶体管输出 |
|
5： |
脉冲路数 |
4：表示4路脉冲输出 |
型号一览表
|
型号 |
输入点数 （DC24V） |
输出点数 （R，T） |
||||||
|
AC电源 |
DC电源 |
|||||||
|
|
继电器输出 |
晶体管输出 |
晶体管继电器混合输出 |
继电器输出 |
晶体管输出 |
晶体管继电器混合输出 |
||
|
NPN 型 |
- |
- |
- |
- |
XG2-26T4 |
- |
18点 |
8点 |
基本规格
|
项目 |
规格 |
|
绝缘电压 |
DC500V 2MΩ以上 |
|
抗噪声 |
噪声电压1000Vp-p 1us脉冲1分钟 |
|
空气 |
无腐蚀性、可燃性气体 |
|
环境温度 |
0℃~60℃ |
|
环境湿度 |
5%RH~95%RH(无凝露) |
|
通讯口1 |
RS232，MODBUS，下载/上传程序和数据、连接其他设备 |
|
通讯口2 |
RS485，MODBUS，连接人机界面、通讯设备等 |
|
通讯口3 |
RS485，MODBUS，连接人机界面、通讯设备等 |
|
LAN口1 |
RJ45，Ethernet通讯，支持连接上位机、远程监控、与局域网或因特网中的其他设备通讯 |
|
LAN口2 |
RJ45，支持EtherCAT总线控制32轴电机 |
|
安装 |
直接安装在信捷XG-EB系列导轨上 |
|
接地 |
第三种接地(不可与强电系统公共接地) |
性能规格
|
项目 |
规格 |
||
|
程序执行方式 |
循环扫描方式 |
||
|
编程方式 |
指令、梯形图并用 |
||
|
处理速度 |
0.005~0.01us |
||
|
停电保持 |
使用FlashROM及锂电池 |
||
|
用户程序容量※1 |
16MB |
||
|
I/O 点数※2 |
总点数 |
26点 |
|
|
输入点数 |
18点 X0~X21 |
||
|
输出点数 |
8点 Y0~Y7 |
||
|
内部线圈（X）※3 |
1280点：X0~X77、X10000~X30077 |
||
|
内部线圈（Y）※3 |
1280点：Y0~Y77、Y10000~Y30077 |
||
|
内部线圈（M、HM） |
798000点 |
M0~M699999【HM0~HM47999】※4 |
|
|
特殊用※5 SM0~SM49999 |
|||
|
流程（S） |
84000点 |
S0~S79999【HS0~HS3999】※4 |
|
|
定时器（T） |
点数 |
58000点 |
T0~T49999【HT0~HT7999】※4 |
|
规格 |
100ms定时器：设置时间0.1~3276.7秒 10ms定时器：设置时间0.01~327.67秒 1ms定时器：设置时间0.001~32.767秒 |
||
|
计数器（C） |
点数 |
58000点 |
C0~C49999【HC0~HC7999】※4 |
|
规格 |
16位计数器：设置值K0~32,767 32位计数器：设置值-2147483648~＋2147483647 |
||
|
数据寄存器（D） |
810000字 |
D0~D699999【HD0~HD99999】※4 |
|
|
特殊用※5 SD0~SD9999 |
|||
|
FlashROM寄存器（FD） |
75536字 |
FD0~FD65535 |
|
|
特殊用※5 SFD0~SFD9999 |
|||
|
高速处理功能 |
高速计数、脉冲输出、外部中断 |
||
|
口令保护 |
6位长度ASCII |
||
|
自诊断功能 |
上电自检、监控定时器、语法检查 |
||
注释：
※1：用户程序容量指保密下载模式下的最大容量。
※2：指外部实际可以连接的输入/输出点数。
※3：指内部输入输出继电器，超出I/O点数的X/Y可用作中间继电器。
※4：存储器区域为缺省停电保持区域（注：XG2系列PLC断电保持区域不可修改）。
※5：特殊用（非掉电保持），指被系统占用的特殊用途的寄存器，不可另作他用，详情参阅基本指令篇手册附录部分的《特殊软元件一览表》章节相关内容。
※6：上述软元件为PLC在X-NET通讯或Ethernet通讯模式下的有效范围。
功能配置表
×不支持 √支持
|
系列及 点数 |
时钟 |
USB口 |
通信 |
扩展 模块 |
高速计数路数 |
脉冲输出路数（T型/RT型） |
外部中断 |
||||
|
232 通信 |
485 通信 |
Ethernet 通信 |
EtherCAT 通信 |
递增 模式 |
AB相 |
||||||
|
XG2系列 |
|||||||||||
|
XG2-26T4 |
√ |
× |
√ |
√ |
√ |
√ |
16块 |
4 |
4 |
4 |
12 |
注意：所有机型均标配时钟功能。
外观尺寸图（单位：mm）
