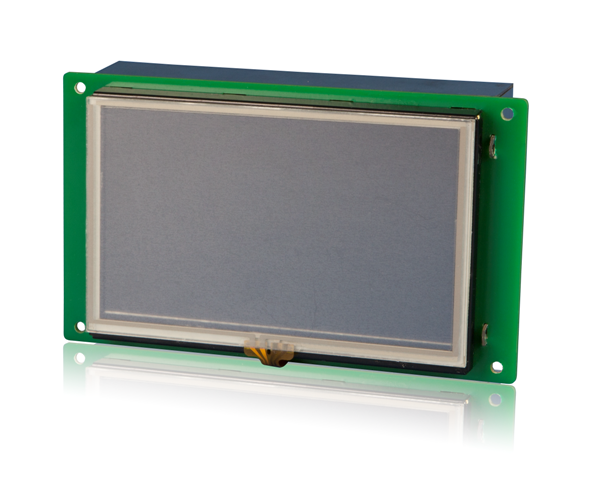

TGM(B)系列无边框内嵌入触摸屏
产品说明
无前壳，后安装，大大减少安装空间
与设备表面结合紧密，融合性更好
用户可以自行设计面膜，满足个性化定制需求
1677万色，画质细腻无痕，显示效果媲美液晶显示器
下载、启动、运行，三位一体的超高速响应
支持C语言脚本功能，运算、自由协议编写、绘图，提高编程自由度
支持BMP、JPEG格式图片显示
丰富的立体3D图库，画面更生动
灵活的部件选择空间，自定义动画轨迹设计
数据采集保存功能，支持时间趋势图，XY趋势图等多种形式的数据管理方式
配方数据的存储与双向传送，提高工作效率
产品特点
1. ARM9 CPU，400MHz主频，128MB存储容量
2. 4.3/7.0英寸，1677万色，TFT液晶显示，LED背光
3. 带COM口，独立通讯，支持RS232/RS422/RS485通讯方式
4. 标配时钟
5. USB-B接口，实现数据传输
型号说明
|
1： |
系列名称 |
TGM（B）系列无边框内嵌入触摸屏 |
|
2： |
显示尺寸 |
465：4.3英寸 |
|
|
|
765：7.0英寸 |
|
3： |
产品类型 |
B：裸屏（无前壳后安装） |
|
4： |
接口类型 |
MT：配备USB-B下载口、USB-A U盘口、一个串口 |
|
|
|
ET：配备USB-B下载口、USB-A U盘口、RJ45以太网口、一个串口 |
规格参数
|
型号 |
TGM465B |
TGM765B |
|
TGM465B-MT |
TGM765B-MT/ET |
|
|
产品特性 |
||
|
尺寸 |
4.3 |
7.0 |
|
分辨率 |
480*272 |
800*480 |
|
液晶屏 |
TFT液晶显示，LED背光 |
|
|
显示颜色 |
1677万色 |
|
|
亮度（cd/m2） |
200可调（系统寄存器PFW100） |
|
|
触摸面板 |
四线电阻式触摸屏 |
|
|
液晶寿命 |
50000小时以上，环境温度25℃，24小时运行 |
|
|
存储器 |
128MB |
|
|
外部接口 |
||
|
PLC口 |
RS485 |
支持RS232/RS485/RS422通讯 |
|
Download口 |
RS232 |
- |
|
USB接口1 |
USB-B（符合USB2.0规范），USB下载口 |
|
|
USB接口2 |
USB-A（符合USB2.0规范），U盘口 |
|
|
电气特性 |
||
|
输入电压 |
DC24V（电压范围：DC22V~DC26V） |
|
|
消耗电流 |
140mA |
200mA |
|
允许失电 |
10ms以下（实际失电小于1s） |
|
|
抗电压冲击 |
AC1000V，10mA，小于1分钟（信号与地间） |
|
|
绝缘电阻 |
DC500V，10MΩ以上（信号与地间） |
|
|
环境 |
||
|
运行温度 |
0℃~50℃ |
|
|
存储温度 |
-20℃~60℃ |
|
|
运行湿度 |
10%RH~90%RH（无凝露） |
|
|
抗干扰能力 |
干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟 |
|
|
空气 |
无腐蚀性气体 |
|
|
冷却方式 |
自然风冷 |
|
|
防护等级 |
前面板符合IP65 |
|
|
尺寸 |
||
|
外部尺寸（mm） |
128.0*75.0*27.6 |
182.4*108.5*39.0 |
|
面板开孔尺寸（mm） |
118.0*67.0 |
174.4*65.0 |
注意：以上所有型号标配时钟。
产品外形及尺寸（单位：mm）
TGM465B-MT：
TGM765B-MT/ET：
