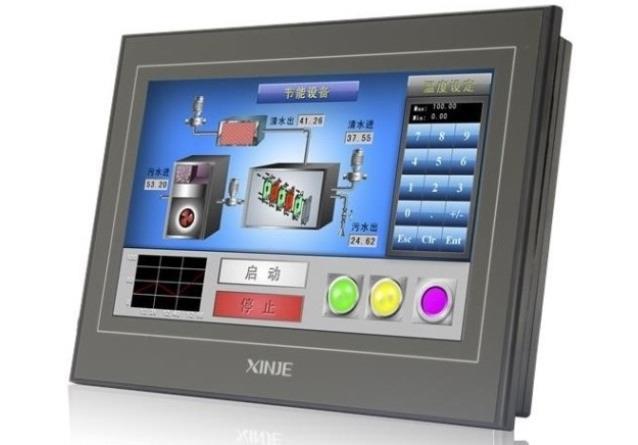

TG系列超薄款触摸屏
全新外观设计，比普通款更薄1677万色，画质细腻无痕，显示效果媲美液晶显示器
产品说明
全新外观设计，比普通款更薄
1677万色，画质细腻无痕，显示效果媲美液晶显示器
下载、启动、运行，三位一体的超高速响应
支持C语言脚本功能，运算、自由协议编写、绘图，提高编程自由度
支持BMP、JPEG格式图片显示
丰富的立体3D图库，画面更生动
灵活的部件选择空间，自定义动画轨迹设计
数据采集保存功能，支持时间趋势图，XY趋势图等多种形式的数据管理方式
配方数据的存储与双向传送，提高工作效率
产品特点
1. ARM9 CPU，400MHz主频，128MB存储容量
2. 10.1~7英寸，1677万色，TFT液晶显示，LED背光
3. 2个COM口，独立通讯，支持RS232/RS422/RS485通讯方式，可实现多屏一机
4. 标配时钟
5. USB-B接口，实现数据传输
型号说明
|
1： |
系列名称 |
TG |
|
2： |
显示尺寸 |
A63：10.1英寸 |
|
|
|
765：7英寸 |
|
3： |
产品类型 |
S：超薄款，黑色面膜 |
|
|
|
G：超薄款，灰色面膜 |
|
4： |
接口类型 |
ET：配备USB-B下载口、USB-A U盘口、以太网口 |
|
|
|
UT：配备USB-B下载口、USB-A U盘口 |
|
|
|
MT：配备USB-B下载口 |
|
|
|
XT：配备USB-B下载口 |
|
5： |
类型 |
(P)：耐油型 |
规格参数
|
型号 |
TGA63S |
TGA63G |
TG765S |
|
|
TGA63S-MT TGA63S-UT TGA63S-ET |
TGA63G-MT TGA63G-UT TGA63G-ET |
TG765S-MT TG765S-UT TG765S-ET |
TG765S-XT |
|
|
产品特性 |
||||
|
尺寸 |
10.1 |
7 |
7 |
|
|
分辨率 |
1024*600 |
800*480 |
800*480 |
|
|
液晶屏 |
TFT液晶显示，LED背光 |
|||
|
显示颜色 |
1677万色 |
|||
|
亮度（cd/m2） |
200 |
|||
|
触摸面板 |
四线电阻式触摸屏 |
|||
|
液晶寿命 |
50000小时以上，环境温度25℃，24小时运行 |
|||
|
存储器 |
128MB |
|||
|
外部接口 |
||||
|
PLC口 |
RS232/RS485/RS422 |
RS232/RS485/RS422 |
RS232 |
|
|
Download口 |
RS232/RS485 |
RS232/RS485 |
RS232 |
|
|
USB接口1 |
USB-B（符合USB2.0规范），USB下载口 |
|||
|
USB接口2 |
USB-A（符合USB2.0规范），U盘口，UT/ET型号支持 |
|||
|
以太网口 |
-ET型号支持 |
|||
|
电气特性 |
||||
|
输入电压 |
DC24V（电压范围：DC22V~DC26V） |
|||
|
消耗电流 |
270mA |
200mA |
200mA |
|
|
允许失电 |
10ms以下（实际失电小于1s） |
|||
|
抗电压冲击 |
AC1000V，10mA，小于1分钟（信号与地间） |
|||
|
绝缘电阻 |
DC500V，10MΩ以上（信号与地间） |
|||
|
环境 |
||||
|
运行温度 |
0℃~50℃ |
|||
|
存储温度 |
-20℃~60℃ |
|||
|
运行湿度 |
10%RH~90%RH（无凝露） |
|||
|
抗干扰能力 |
干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟 |
|||
|
空气 |
无腐蚀性气体 |
|||
|
冷却方式 |
自然风冷 |
|||
|
防护等级 |
前面板符合IP65 |
|||
|
尺寸 |
||||
|
外部尺寸（mm） |
278*192.3*44.0 |
207*148*38.5 |
207*148*38.5 |
|
|
面板开孔尺寸（mm） |
260.2*179.7 |
192.0*138.5 |
192.0*138.5 |
|
注意：以上所有型号标配时钟。
产品外形及尺寸（单位：mm）
TGA63G系列：
TG765S系列：
