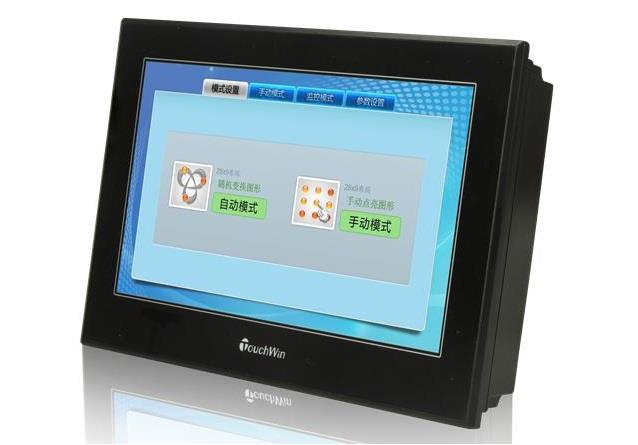

TG-NT总线通讯型触摸屏
X-NET总线功能专用机型1677万色，画质细腻无痕，显示效果媲美液晶显示器
产品说明
X-NET总线功能专用机型
1677万色，画质细腻无痕，显示效果媲美液晶显示器
下载、启动、运行，三位一体的超高速响应
支持C语言脚本功能，运算、自由协议编写、绘图，提高编程自由度
支持BMP、JPEG格式图片显示
丰富的立体3D图库，画面更生动
灵活的部件选择空间，自定义动画轨迹设计
数据采集保存功能，支持时间趋势图，XY趋势图等多种形式的数据管理方式
配方数据的存储与双向传送，提高工作效率
产品特点
1、ARM9 CPU，400MHz主频，128MB存储容量
2、7~10.1英寸，1677万色TFT液晶显示，LED背光
3、2个通讯口，支持X-Net总线（包括单屏、多屏模式，最高波特率为3M）
4、PLC口支持RS485且标配JA-NE-I接线板，Download口支持RS232/RS485/RS422
5、USB-B下载方式
6、1个USB-A口，支持CSV数据导入导出和U盘下载程序
7、1个以太网接口，支持MODBUS TCP协议
8、标配时钟
型号说明
-NT：总线通讯专用机型，支持X-NET总线
规格参数
|
型号 |
TGA63 |
TG865 |
TG765 |
|
TGA63-NT |
TG865-NT |
TG765-NT |
|
|
产品特性 |
|||
|
尺寸 |
10.1 |
8 |
7 |
|
分辨率 |
1024*600 |
800*600 |
800*480 |
|
液晶屏 |
TFT液晶显示，LED背光 |
||
|
显示颜色 |
1677万色 |
||
|
亮度（cd/m2） |
200 |
||
|
触摸面板 |
四线电阻式触摸屏 |
||
|
液晶寿命 |
50000小时以上，环境温度25℃，24小时运行 |
||
|
存储器 |
128MB |
||
|
外部接口 |
|||
|
PLC口 |
RS485 |
||
|
Download口 |
RS232/RS422/RS485 |
||
|
USB接口1 |
USB-B（符合USB2.0规范），USB下载口 |
||
|
USB接口2 |
USB-A（符合USB2.0规范），U盘口 |
||
|
以太网口 |
支持MODBUS TCP协议 |
||
|
电气特性 |
|||
|
输入电压 |
DC24V（电压范围：DC22V~DC26V） |
||
|
消耗电流 |
270mA |
250mA |
200mA |
|
允许失电 |
10ms以下（实际失电小于1s） |
||
|
抗电压冲击 |
AC1000V，10mA，小于1分钟（信号与地间） |
||
|
绝缘电阻 |
DC500V，10MΩ以上（信号与地间） |
||
|
环境 |
|||
|
运行温度 |
0℃~50℃ |
||
|
存储温度 |
-20℃~60℃ |
||
|
运行湿度 |
10%RH~90%RH（无凝露） |
||
|
抗干扰能力 |
干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟 |
||
|
空气 |
无腐蚀性气体 |
||
|
冷却方式 |
自然风冷 |
||
|
防护等级 |
前面板符合IP65 |
||
|
尺寸 |
|||
|
外部尺寸（mm） |
272.2*191.7*51.2 |
224.4*170.8*45.5 |
200.4*146.9*48.5 |
|
面板开孔尺寸（mm） |
260.2*179.7 |
211.4*157.8 |
192.0*138.5 |
注意：以上所有型号标配时钟。
产品外形及尺寸（单位：mm）
TG765系列：
TG865系列：
TGA63系列：
