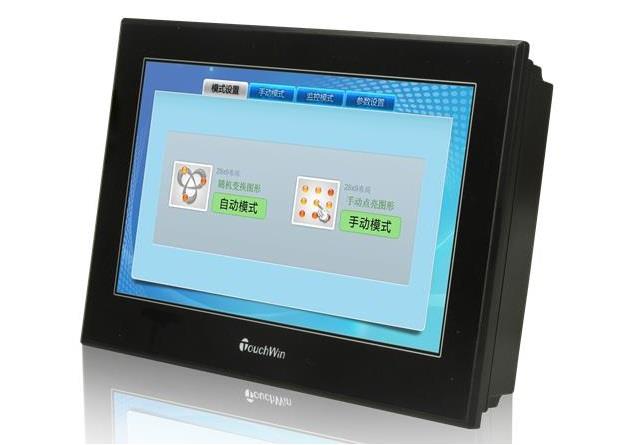

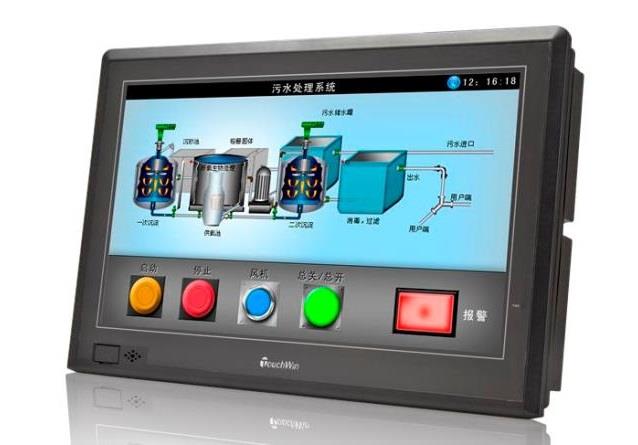

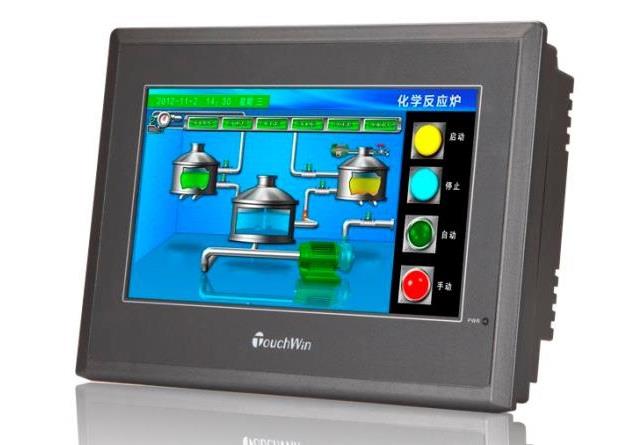

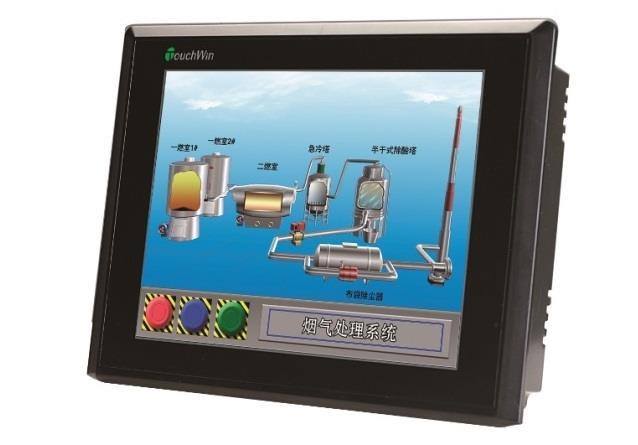

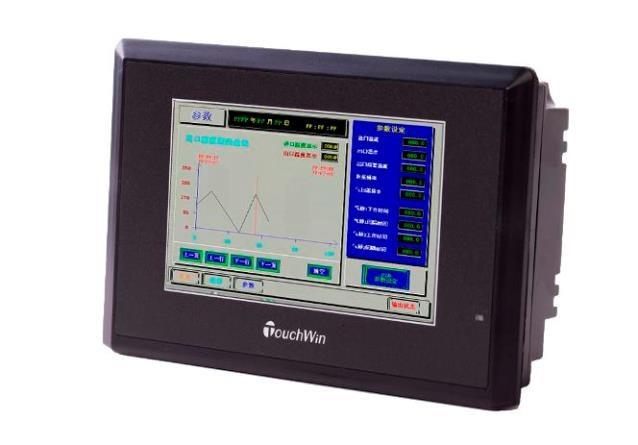

TG-MT/UT/ET/XT通用型触摸屏

点击次数：594 次更新时间：2021-07-30

1677万色，画质细腻无痕，显示效果媲美液晶显示器下载、启动、运行，三位一体的超高速响应

产品说明
1677万色，画质细腻无痕，显示效果媲美液晶显示器
下载、启动、运行，三位一体的超高速响应
支持C语言脚本功能，运算、自由协议编写、绘图，提高编程自由度
支持BMP、JPEG格式图片显示
丰富的立体3D图库，画面更生动
灵活的部件选择空间，自定义动画轨迹设计
数据采集保存功能，支持时间趋势图，XY趋势图等多种形式的数据管理方式
配方数据的存储与双向传送，提高工作效率

产品特点
1. ARM9 CPU，400MHz主频，128MB存储容量
2. 4.3~15.6英寸，1677万色TFT液晶显示，LED背光

3. 2个COM口，独立通讯，支持RS232/RS485/RS422等通讯方式，可实现多屏一机
4. 标配时钟
5. USB-B接口，实现数据传输
6. 支持多种以太网通讯（支持与MODBUS TCP协议设备及西门子S7-1200 PLC通过以太网通讯）

型号说明
-MT：USB-B接口
-UT：USB-B接口、USB-A接口
-ET：USB-B接口、USB-A接口、以太网接口

-XT：精简款

规格参数

型号	TGC65	TGA63	TGA62	TG865			TG765		TG465
	TGC65-ET	TGA63-MT TGA63-UT TGA63-ET	TGA62-MT TGA62-ET	TG865-MT TG865-ET			TG765-MT TG765-UT TG765-ET TG765-XT-C		TG465-MT TG465-UT TG465-ET TG465-MT2 TG465-UT2 TG465-XT
产品特性
尺寸	15.6	10.1	10.1		8		7		4.3
分辨率	1366*768	1024*600	800*480		800*600		800*480		480*272
液晶屏	TFT液晶显示，LED背光
显示颜色	1677万色
亮度（cd/m2）	250	200
触摸面板	四线电阻式触摸屏
液晶寿命	50000小时以上，环境温度25℃，24小时运行
存储器	128MB
外部接口
PLC口	RS232/RS422/RS485 （TG765-XT-C：RS232；TG465-XT：RS232/RS485）
Download口	RS232/RS485 （TG765-XT-C、TG465-MT/UT/ET/XT无此口）
USB接口1	USB-B（符合USB2.0规范），USB下载口
USB接口2	USB-A（符合USB2.0规范），U盘口，UT/ET型号支持
以太网口	-ET型号支持
电气特性
输入电压	DC24V（电压范围：DC22V~DC26V）
消耗电流	730mA	270mA	270mA		250mA		200mA		180mA
允许失电	10ms以下（实际失电小于1s）
抗电压冲击	AC1000V，10mA，小于1分钟（信号与地间）
绝缘电阻	DC500V，10MΩ以上（信号与地间）
环境
运行温度	0℃~50℃
存储温度	-20℃~60℃
运行湿度	10%RH~90%RH（无凝露）
抗干扰能力	干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟
空气	无腐蚀性气体
冷却方式	自然风冷
防护等级	前面板符合IP65
尺寸
外部尺寸（mm）	41027065	272.2191.751.2	272.2191.751.2			224.4170.845.5	200.4146.948.5	15210241.8
面板开孔尺寸（mm）	399.0*259.0	260.2*179.7	260.2*179.7			211.4*157.8	192.0*138.5	144*94
