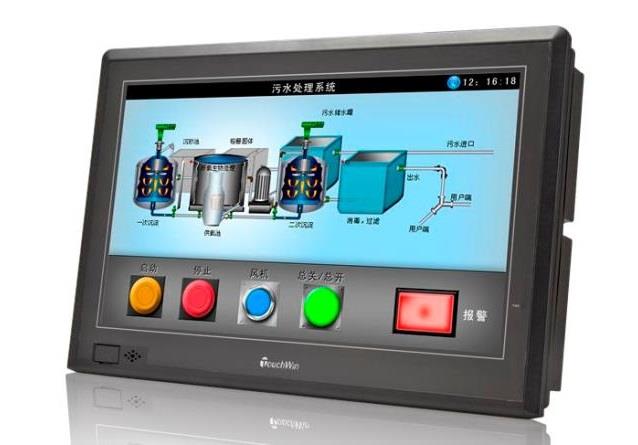

CCSG-MT/UT/ET通用型触摸屏
产品说明
通过船级社认证
1677万色—画质细腻无痕，显示效果媲美液晶显示器
下载、启动、运行，三位一体的超高速响应
支持C语言脚本功能，运算、自由协议编写、绘图，提高编程自由度
支持BMP、JPEG格式图片显示
丰富的立体3D图库，画面更生动
灵活的部件选择空间，自定义动画轨迹设计
数据采集保存功能，支持时间趋势图，XY趋势图等多种形式的数据管理方式
配方数据的存储与双向传送，提高工作效率
产品特点
1、超薄时尚外观设计
2、塑壳采用PC加ABC合金材料制作，更加坚固耐用
3、ARM9 CPU，400MHz主频，128MB存储容量
4、7英寸，1677万色TFT液晶显示，LED背光，分辨率800*480像素
5、2个COM口，独立通讯，支持RS232/RS485/RS422通讯方式，支持X-Net总线中的OMMS方式，即一屏一机、一屏多机通讯
6、标配时钟
7、提供2个USB接口，实现数据的快速传输和备份
8、支持多种以太网通讯（支持与MODBUS TCP协议设备、西门子S7-1200 PLC及三菱Melsec协议设备通过以太网通讯）
型号说明
-MT：USB-B接口
-UT：USB-B接口、USB-A接口
-ET：USB-B接口、USB-A接口、以太网接口
规格参数
|
型号 |
CCSG-C65 |
CCSG-A62 |
CCSG-765 |
|
CCSG-C65ET |
CCSG-A62MT
CCSG-A62UT |
CCSG-765MT CCSG-765UT CCSG-765ET |
|
|
产品特性 |
|||
|
尺寸 |
15.6 |
10.1 |
7 |
|
分辨率 |
1366*768 |
1024*600 |
800*480 |
|
液晶屏 |
TFT液晶显示，LED背光 |
||
|
显示颜色 |
1677万色 |
||
|
亮度（cd/m2） |
250 |
200 |
|
|
触摸面板 |
四线电阻式触摸屏 |
||
|
液晶寿命 |
50000小时以上，环境温度25℃，24小时运行 |
||
|
存储器 |
128MB |
||
|
外部接口 |
|||
|
PLC口 |
RS232/RS422/RS485 |
||
|
Download口 |
RS232/RS485 |
||
|
USB接口1 |
USB-B（符合USB2.0规范），USB下载口 |
||
|
USB接口2 |
USB-A（符合USB2.0规范），U盘口，UT/ET型号支持 |
||
|
以太网口 |
-ET型号支持 |
||
|
电气特性 |
|||
|
输入电压 |
DC24V（电压范围：DC22V~DC26V） |
||
|
消耗电流 |
730mA |
270mA |
200mA |
|
允许失电 |
10ms以下（实际失电小于1s） |
||
|
抗电压冲击 |
AC1000V，10mA，小于1分钟（信号与地间） |
||
|
绝缘电阻 |
DC500V，10MΩ以上（信号与地间） |
||
|
环境 |
|||
|
运行温度 |
0℃~50℃ |
||
|
存储温度 |
-20℃~60℃ |
||
|
运行湿度 |
10%RH~90%RH（无凝露） |
||
|
抗干扰能力 |
干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟 |
||
|
空气 |
无腐蚀性气体 |
||
|
冷却方式 |
自然风冷 |
||
|
防护等级 |
前面板符合IP65 |
||
|
尺寸 |
|||
|
外部尺寸（mm） |
410*270*65 |
278*192.3*44 |
207*148*38.5 |
|
面板开孔尺寸（mm） |
399.0*259.0 |
260.2*179.7 |
192.0*138.5 |
注意：以上所有型号标配时钟。
产品外形及尺寸（单位：mm）
CCSG-A62系列：
CCSG-765系列：
CCSG-C65系列：
