XP系列整体式控制器
集PLC和HMI功能于一体（OP330文本显示器&XC系列PLC）；开关量输入：10点/光耦隔离；开关量输出：8点/（继电器输出、晶体管输出、继电器晶体管混合输出）；
产品说明

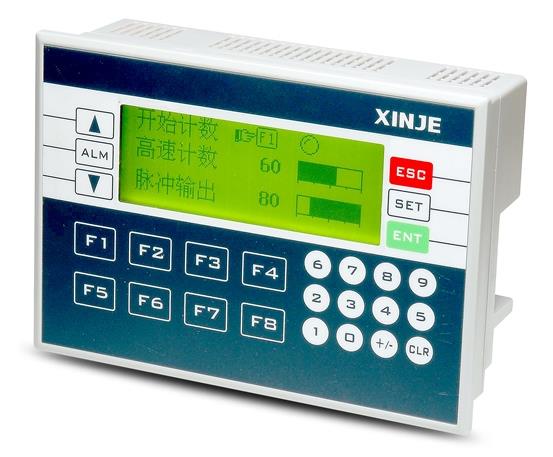

集PLC和HMI功能于一体（OP330文本显示器&XC系列PLC）
开关量输入：10点/光耦隔离
开关量输出：8点/（继电器输出、晶体管输出、继电器晶体管混合输出）
LCD显示：192×64像素（3.7inh）；LCD寿命可达2万小时
功能键多达26个
按键灵敏、精确
HMI和PLC编程使用同一根编程电缆
防水等级符合IP20
结构紧凑，大幅度节省电控柜空间
命名规则
|
1： |
系列名称 |
XP系列：显示区域不带触摸功能 |
|
2： |
PLC类型 |
1：PLC部分为XC1系列 |
|
|
|
2：PLC部分为XC2系列 |
|
|
|
3：PLC部分为XC3系列 |
|
3： |
输入输出点数 |
18：10入8出 |
|
4： |
输出类型 |
R：继电器输出 |
|
|
|
T：晶体管输出 |
|
|
|
RT：晶体管继电器混合输出（前2路晶体管输出） |
|
5： |
是否选配BD板 |
B：XP2系列可带扩展BD板 |
|
|
|
空：XP2系列不带扩展BD板 |
注意：XP1系列不支持扩展BD板；XP2系列可选配BD板（以型号是否-B区分）；XP3系列可连接BD板。
型号一览表
|
XP系列 |
输出类型 |
||
|
继电器输出 |
晶体管输出 |
晶体管继电器混合输出 |
|
|
XP1系列 |
XP1-18R |
XP1-18T |
- |
|
XP2系列 |
XP2-18R-B |
- |
XP2-18RT-B |
|
XP3系列 |
XP3-18R |
XP3-18T |
XP3-18RT |
电气规格
|
项 目 |
规 格 |
|
|
电气 特征 |
输入电压 |
DC24V |
|
功耗 |
低于10W（TYP2.0W） |
|
|
允许瞬时停电 |
小于20ms |
|
|
耐电压 |
AC1000V-10mA 1分钟（信号与地间） |
|
|
绝缘阻抗 |
约10MΩ，DC500V（信号与地间） |
|
|
环境 |
操作温度 |
0～50℃ |
|
保存温度 |
–10～60℃ |
|
|
环境湿度 |
20~85%（无凝露） |
|
|
耐振动 |
10~25Hz（X，Y，Z方向各30分钟2G） |
|
|
抗干扰 |
电压噪声： 1000Vp-p |
|
|
周围空气 |
无腐蚀性气体 |
|
|
保护结构 |
符合IP20 |
|
|
结构 |
冷却方式 |
自然风冷 |
|
外部尺寸 |
172.0*121.0*56.5 |
|
|
面板开孔尺寸 |
164.0*113.0 |
|
|
接口 |
下载口 |
RS-232 |
|
通讯口 |
RS-485 |
|
HMI规格
|
项 目 |
规 格 |
|
|
画面 属性 |
类型 |
黄绿色LCD |
|
屏幕大小 |
3.7英寸 |
|
|
使用寿命 |
20000小时以上，环境温度25℃，24小时运行 |
|
|
显示区域 |
192*64 |
|
|
对比度 |
电位器可调 |
|
|
文字设定 |
简/繁体中文，英文 |
|
|
字符尺寸 |
点阵字体，矢量字体 |
|
|
触摸方式 |
不可触摸 |
|
|
存储器 |
画面 |
64KB FlashROM |
|
数据 |
4KB SRAM |
|
PLC规格
|
项目 |
规格 |
|||
|
XP1 |
XP2 |
XP3 |
||
|
程序执行方式 |
循环扫描方式 |
|||
|
编程方式 |
指令表、梯形图、C语言并用 |
|||
|
处理速度 |
0.3us |
|||
|
停电保持 |
使用FlashROM及锂电池 |
|||
|
用户程序容量 |
32K |
128K |
128K |
|
|
I/O点数 |
输入10点；输出8点 |
|||
|
内部线圈点数(M) |
448点 |
8768点 |
8768点 |
|
|
流程（S） |
32 |
1024 |
1024 |
|
|
定时器 （T） |
点数 |
80点 |
640点 |
640点 |
|
规格 |
100mS定时器：设置时间0.1~3276.7秒 10mS定时器：设置时间0.01~327.67秒 1mS定时器：设置时间0.001~32.767秒 |
|||
|
计数器 （C） |
点数 |
40点 |
640点 |
640点 |
|
规格 |
16位计数器：设置值K0~32767 32位计数器：设置值-2147483648~＋2147483647 |
|||
|
数据寄存器（D） |
288字 |
2612字 |
9024字 |
|
|
FlashROM寄存器（FD） |
510字 |
512字 |
2048字 |
|
|
高速处理功能 |
无 |
高速计数、脉冲输出、外部中断 |
||
|
定时扫描间隔设置 |
0~99mS |
|||
|
口令保护 |
6位长度ASCII |
|||
|
自诊断功能 |
上电自检、监控定时器、语法检查 |
|||
