电气

特征

输入电压

DC24V

功耗

低于10W（TYP2.0W）

允许瞬时停电

小于20ms

耐电压

AC1000V-10mA   1分钟（信号与地间）

绝缘阻抗

约10MΩ，DC500V（信号与地间）

环境

操作温度

0～50℃

保存温度

–10～60℃

环境湿度

20~85%（无凝露）

耐振动

10~25Hz（X，Y，Z方向各30分钟2G）

抗干扰

电压噪声： 1000Vp-p

周围空气

无腐蚀性气体

保护结构

符合IP20

结构

冷却方式

自然风冷

外部尺寸

172.0*121.0*56.5

面板开孔尺寸

164.0*113.0

接口

下载口

RS-232

通讯口

RS-485

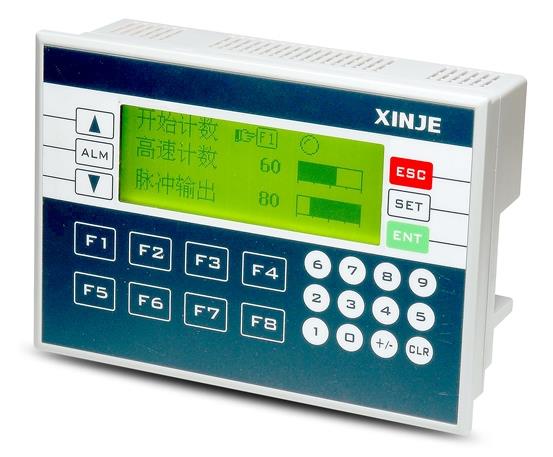

画面

属性

类型

黄绿色LCD

屏幕大小

3.7英寸

使用寿命

20000小时以上，环境温度25℃，24小时运行

显示区域

192*64

对比度

电位器可调

文字设定

简/繁体中文，英文

字符尺寸

点阵字体，矢量字体

触摸方式

不可触摸

存储器

画面

64KB    FlashROM

数据

4KB    SRAM

程序执行方式

循环扫描方式

编程方式

指令、梯形图并用

处理速度

0.05us

停电保持

使用FlashROM及锂电池

用户程序容量※1

256KB

I/O点数※2

输入10点，输出8点

内部线圈（M、HM）

11008点

M0~M7999【HM0~HM959】※5

特殊用※6   SM0~SM2047

流程（S）

1152点

S0~S1023【HS0~HS127】

定时器（T）

点数

704点

T0~T575 【HT0~HT95】

精确定时ET0~ET31

规格

100ms定时器：设置时间0.1~3276.7秒

10ms定时器：设置时间0.01~327.67秒

1ms定时器：设置时间0.001~32.767秒

计数器（C）

点数

704点

C0~C575【HC0~HC95】

高速计数器HSC0~HSC31

规格

16位计数器：设置值K0~32,767

32位计数器：设置值-2147483648~＋2147483647

数据寄存器（D）

11548字

D0~D7999【HD0~HD999】※5

特殊用※6  SD0~SD2047

特殊用※6   HSD0~HSD499

FlashROM寄存器（FD）

7120字

FD0~FD5119

特殊用※6   SFD0~SFD1999

特殊保密寄存器（FS）

48字

FS0~FS47

顺序功能块WAIT指令专用线圈

32

SEM0~SEM31

高速处理功能

高速计数、脉冲输出、外部中断

口令保护

6位长度ASCII

自诊断功能

上电自检、监控定时器、语法检查
