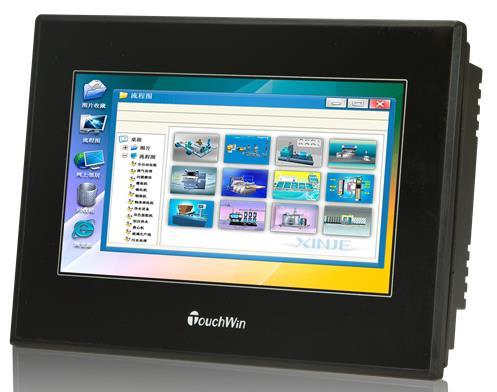

ZG系列整体式控制器
集PLC和HMI功能于一体（TG触摸屏&XD系列PLC）；开关量输入：16点或10点，光耦隔离；开关量输出：14点或10点，晶体管输出/继电器输出/晶体管继电器混合输出。
产品说明
集PLC和HMI功能于一体（TG触摸屏&XD系列PLC）
开关量输入：16点或10点，光耦隔离。
开关量输出：14点或10点，晶体管输出/继电器输出/晶体管继电器混合输出。
模拟量扩展：Z-3AD3PT-BD、Z-4AD2DA-A-BD、Z-2WT-BD。
HMI画面编辑简单直观，功能丰富，显示区域支持触摸。
分辨率：800*480像素（7英寸）或480*272像素（4.3英寸）；
LCD显示：1677万真彩色；LCD寿命可达5万小时。
支持高速计数、高速脉冲、外部中断。
前面板防水等级符合IP65。
结构紧凑，大幅度节省电控柜空间
命名规则
|
1： |
系列名称 |
ZG：采用TG系列触摸屏技术，1677万色显示屏 |
|
|
2： |
PLC类型 |
1：XD1系列PLC |
|
|
|
|
3：XD3系列PLC |
|
|
|
|
M：XDM系列PLC |
|
|
3： |
输入输出点数 |
30：16入14出 |
|
|
|
|
20：10入/10出 |
|
|
4： |
输出类型 |
NPN输入时 |
T：晶体管输出，带2路高速脉冲 |
|
|
|
|
RT：晶体管继电器混合输出，带2路高速脉冲 |
|
|
|
|
R：继电器输出 |
|
|
|
|
T4：晶体管输出，带4路高速脉冲 |
|
|
|
PNP输入时 |
PT：晶体管输出，带2路高速脉冲 |
|
5： |
屏幕尺寸 |
7：7英寸触摸屏 |
|
|
|
|
4：4.3英寸触摸屏 |
|
型号一览表
|
型号 |
输入点数 （DC24V） |
输出点数 （R，T） |
|||
|
DC电源 |
|||||
|
输入类型 |
继电器输出 |
晶体管输出 |
晶体管继电器混合 |
||
|
NPN型 |
- |
ZG1-20T-4 |
- |
10点 |
10点 |
|
ZG3-20R-4 |
ZG3-20T-4 |
- |
10点 |
10点 |
|
|
ZG3-30R-7 |
ZG3-30T-7 |
ZG3-30RT-7 |
16点 |
14点 |
|
|
- |
ZGM-30T4-7 |
- |
16点 |
14点 |
|
|
PNP型 |
- |
ZG3-30PT-7 |
- |
16点 |
14点 |
注意：部分PNP型号尚在开发中。
电气规格
|
项目 |
规格 |
|||
|
ZG3-30R/T/RT-7 ZGM-30T4-7 |
ZG3-20R/T-4 |
ZG1-20T-4 |
||
|
电气 特征 |
输入电压 |
DC24V |
||
|
电压允许范围 |
DC21.6V~26.4V |
|||
|
允许瞬时停电 |
10ms DC24V |
|||
|
冲击电流 |
10A DC26.4V |
|||
|
绝缘阻抗 |
约10MΩ，DC500V（信号与地间） |
|||
|
环境 |
操作温度 |
0～50℃ |
||
|
保存温度 |
–10～60℃ |
|||
|
环境湿度 |
20~85%（无凝露） |
|||
|
耐振动 |
10~25Hz（X，Y，Z方向各30分钟2G） |
|||
|
抗干扰 |
电压噪声：1000Vp-p |
|||
|
周围空气 |
无腐蚀性气体 |
|||
|
保护结构 |
前面板符合IP65 |
|||
|
结构 |
冷却方式 |
自然风冷 |
||
|
外部尺寸 |
200.4*146.9*49.0 |
152.6*102.0*59.5 |
152.6*102.0*38.0 |
|
|
面板开孔尺寸 |
192.0*138.5 |
144.0*94.0 |
||
|
接口 |
下载口 |
RS-232（PLC）/USB（HMI） |
||
|
通讯口 |
RS-232/ RS-485（PLC） |
|||
HMI规格
|
项目 |
规格 |
||
|
ZG3-30R/T/RT-7、ZGM-30T4-7 |
ZG1-20T-4、ZG3-20R/T-4 |
||
|
画面属性 |
类型 |
1677万真彩色LCD |
|
|
屏幕大小 |
7英寸 |
4.3英寸 |
|
|
使用寿命 |
50000小时以上，环境温度25℃，24小时运行 |
||
|
显示区域 |
800*480 |
480*272 |
|
|
对比度 |
可调 |
||
|
文字设定 |
中文：简体/繁体、英文、日文等多种语言 |
||
|
字符尺寸 |
任意字体、任意大小 |
||
|
触摸方式 |
4线电阻式触摸 |
||
|
存储器 |
画面 |
128MB |
|
PLC规格
|
项 目 |
规 格 |
||
|
程序执行方式 |
循环扫描方式 |
||
|
编程方式 |
指令、梯形图并用 |
||
|
处理速度 |
0.05us |
||
|
停电保持 |
使用FlashROM及锂电池（3V纽扣电池） |
||
|
用户程序容量※1 |
ZG1/ZG3：256KB ZGM：512KB |
||
|
I/O 点数 ※2 |
总点数 |
20点 |
30点 |
|
输入点数 |
10点 X0~X11 |
16点 X0~X17 |
|
|
输出点数 |
10点 Y0~Y11 |
14点 Y0~Y15 |
|
|
内部线圈（X）※3 |
1280点：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077 |
||
|
内部线圈（Y）※4 |
1280点：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077 |
||
|
内部线圈（M、HM） |
11008点/87000点 |
ZG1/ZG3：M0~M7999【HM0~HM959】※5 ZGM：M0~M69999【HM0~HM11999】 |
|
|
特殊用※6 ZG1/ZG3：SM0~SM2047 ZGM：SM0~SM4999 |
|||
|
流程（S） |
1152点/9000点 |
ZG1/ZG3：S0~S1023【HS0~HS127】 ZGM：S0~S7999【HS0~HS999】 |
|
|
定时器（T） |
点数 |
672点/7000点 |
ZG1/ZG3：T0~T575 【HT0~HT95】 ZGM：T0~T4999 【HT0~HT1999】 |
|
规格 |
100mS定时器：设置时间0.1~3276.7秒 10mS定时器：设置时间0.01~327.67秒 1mS定时器：设置时间0.001~32.767秒 |
||
|
计数器（C） |
点数 |
672点/7000点 |
ZG1/ZG3：C0~C575【HC0~HC95】 ZGM：C0~C4999【HC0~HC1999】 |
|
规格 |
16位计数器：设置值K0~32,767 32位计数器：设置值-2147483648~＋2147483647 |
||
|
数据寄存器（D） |
11048字/100000字 |
ZG1/ZG3：D0~D7999【HD0~HD999】※5 ZGM：D0~D69999【HD0~HD24999】 |
|
|
特殊用※6 ZG1/ZG3：SD0~SD2047 ZGM：SD0~SD4999 |
|||
|
FlashROM寄存器（FD） |
7120字/14192字 |
ZG1/ZG3：FD0~FD5119 ZGM：FD0~FD8191 |
|
|
特殊用※6 ZG1/ZG3：SFD0~SFD1999 ZGM：SFD0~SFD5999 |
|||
|
高速处理功能 |
高速计数、脉冲输出、外部中断 |
||
|
口令保护 |
6位长度ASCII |
||
|
自诊断功能 |
上电自检、监控定时器、语法检查 |
||
※1：用户程序容量，指保密下载时的最大程序容量。
※2：I/O点数，指用户可从外部接入、输出信号的端子数。
※3※4：扩展设备预留内部地址，I/O地址分配为8进制。
※5：【】标志的寄存器区域，为默认的断电保持区域,不可更改。
※6：特殊用（非掉电保持），指被系统占用的特殊用途的寄存器，不可另作他用。
产品外形及尺寸（单位：mm）
ZG1-20T-4：
ZG3-20R/T-4：
ZG3-30R/T/RT-7、ZGM-30T4-7：
