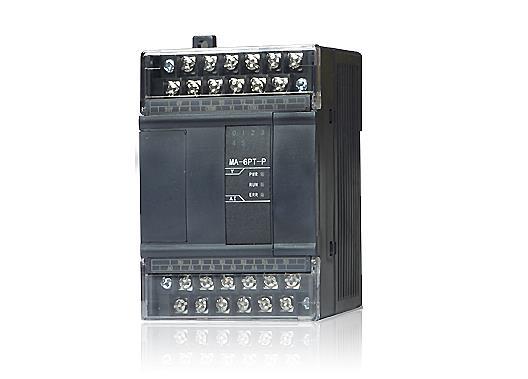

MA系列AD/DA模块
信捷MA系列模块采用RS485通讯口，基于标Modbus通讯协议，具有广泛使用意义。
产品说明
信捷MA系列模块采用RS485通讯口，基于标Modbus通讯协议，具有广泛使用意义。其型号包括输入输出模块，模拟量输入模块，模拟量输出模块等，使PLC、触摸屏、一体机及其它支持Modbus协议的相关设备在温度，流量，液位、压力等过程控制系统中得到了广泛的应用，更好得满足了实际工业控制的需求。
MA系列模块可通过RS485通讯与PLC、人机界面、一体机等其它设备相连接，一台设备最多可连接16个MA系列模块，并在整个系统中处于Modbus从站模式。
具体设备可包括：
信捷XD、XC系列可编程控制器；
信捷TG、TH、TP系列触摸屏；
信捷OP系列文本显示器；
其它可作为Modbus主站模式工作设备。
AD/DA模块型号一览
|
型 号 |
功 能 |
|
MA-4AD2DA |
4通道12bit高精度模拟量输入（电流、电压可选）； 2通道10bit高精度模拟量输出（电流、电压可选）； 电流输入输出：0～20mA、4～20mA可选； 电压输入输出：0～5v、0～10v可选。 |
一般规格
|
项目 |
规格 |
|
输入电源电压 |
DC24V±10% |
|
使用环境 |
无腐蚀性气体 |
|
环境温度 |
0℃~60℃ |
|
环境湿度 |
5~95% |
|
安装 |
可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上 |
性能规格
|
项 目 |
电压输入 |
电流输入 |
电压输出 |
电流输出 |
|
|
4AD2DA |
4AD2DA |
||||
|
模拟量输入范围 |
0~5V,0~10V |
0~20mA,4~20mA |
- |
||
|
最大输入范围 |
DC±18V |
0~40mA |
- |
||
|
模拟量输出范围 |
- |
0~5V、0~10V （外部负载电阻2KΩ~1MΩ） |
0~20mA、4~20mA （外部负载电阻小于500Ω） |
||
|
数字输入范围 |
- |
10位二进制数（0~1023） |
|||
|
数字输出范围 |
12位二进制数（0~4095） |
- |
|||
|
分辨率 |
1/4095（12Bit） |
1/1023（10Bit） |
|||
|
PID输出值 |
0~K4095 |
|
|||
|
综合精确度 |
0.8% |
||||
|
转换速度 |
20ms/1通道 |
3ms/1通道 |
|||
|
模拟量用电源 |
DC24V±10%，100mA |
||||
产品外形尺寸（单位：mm）
