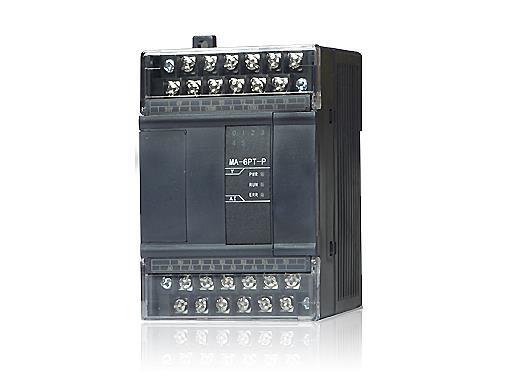

MA系列I/O模块
信捷MA系列模块采用RS485通讯口，基于标Modbus通讯协议，具有广泛使用意义。
产品说明
信捷MA系列模块采用RS485通讯口，基于标Modbus通讯协议，具有广泛使用意义。其型号包括输入输出模块，模拟量输入模块，模拟量输出模块等，使PLC、触摸屏、一体机及其它支持Modbus协议的相关设备在温度，流量，液位、压力等过程控制系统中得到了广泛的应用，更好得满足了实际工业控制的需求。
MA系列模块可通过RS485通讯与PLC、人机界面、一体机等其它设备相连接，一台设备最多可连接16个MA系列模块，并在整个系统中处于Modbus从站模式。
具体设备可包括：
信捷XD、XC系列可编程控制器；
信捷TG、TH、TP系列触摸屏；
信捷OP系列文本显示器；
其它可作为Modbus主站模式工作设备。
I/O模块型号一览
|
型 号 |
功 能 |
|
MA-8X8YR |
8通道开关量输入（NPN型输入），8通道继电器输出扩展模块 |
|
MA-8X8YT |
8通道开关量输入（NPN型输入），8通道晶体管输出扩展模块 |
|
MA-16X |
16通道开关量输入（NPN型输入）扩展模块 |
|
MA-16PX |
16通道开关量输入（PNP型输入）扩展模块 |
|
MA-16YR |
16通道开关量输出（继电器输出）扩展模块 |
|
MA-16YT |
16通道开关量输出（晶体管输出）扩展模块 |
一般规格
|
项目 |
规格 |
|
输入电源电压 |
DC24V±10% |
|
使用环境 |
无腐蚀性气体 |
|
环境温度 |
0℃~60℃ |
|
环境湿度 |
5~95% |
|
安装 |
可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上 |
|
外形尺寸 |
63mm×102mm×73.3mm |
产品外形尺寸（单位：mm）
