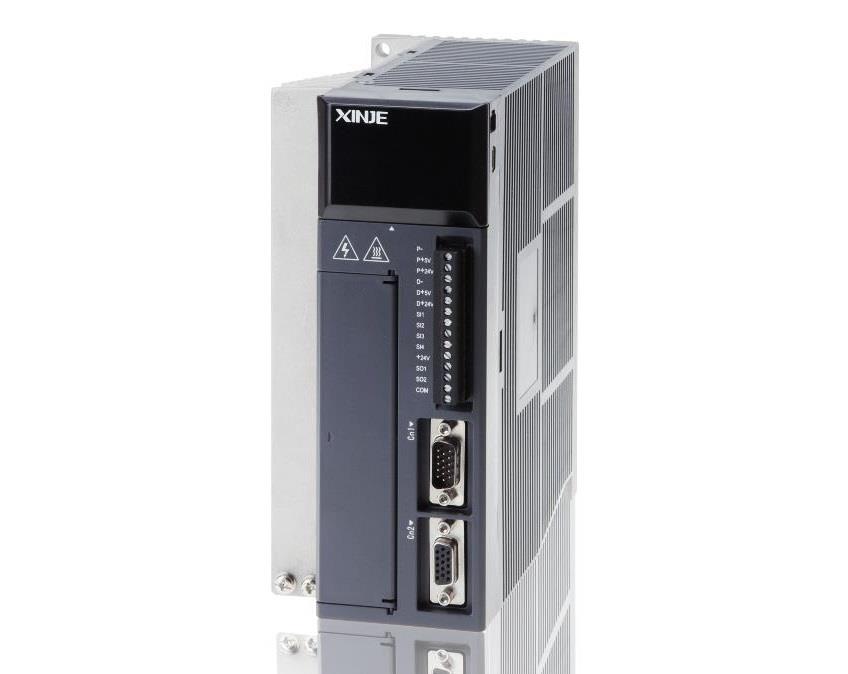

DS3L-PFA伺服驱动器
DS3系列包含先进智能控制系统，能够显著抵抗外部扰动，提高系统刚性，缩短定位时间（定位时间约为本公司以往产品1/2）。
产品说明
DS3系列包含先进智能控制系统，能够显著抵抗外部扰动，提高系统刚性，缩短定位时间（定位时间约为本公司以往产品1/2）。
更平滑快速的速度响应：DS3内置状态观测器，速度跟踪稳定精准，能够有效抑制机械振动。
运动总线控制系统，更高效的通讯方式：目前仅应用于信捷全系列产品
最快指令刷新速度1KHz，通过实时的通讯，使得控制更加迅捷、准确，连接更加简洁、方便。
三种控制方式，无缝切换：位置控制、速度控制、转矩控制
IO 配置灵活：4路DI输入、2路DO输出
输入形态：脉冲+方向、AB相脉冲
输入频率：集电极开路200kpps，差分驱动500 kpps
接口电路：集电极（+24V电平）/差分输入
通讯口：RS232
完善的保护，安全可靠：过压、欠压、过流、超速、过载、编码器异常、位置偏移过大等。
内置再生电阻
命名规则
|
1： |
系列名称 |
DS3L：DS3L系列脉冲型伺服驱动器 |
|
2： |
输入电压 |
2：三相220VAC（1.5KW以下可用单相220VAC） |
|
|
|
4：三相380VAC（适用于1.5KW及5.5KW以上的驱动器） |
|
3： |
功率 |
0P1：0.1KW |
|
|
|
0P2：0.2KW |
|
|
|
0P4：0.4KW |
|
|
|
0P7：0.75KW |
|
|
|
1P5：1.5KW |
|
|
|
2P3：2.3KW |
|
|
|
2P6：2.6KW |
|
|
|
3P0：3.0KW |
|
4： |
输入指令类型 |
P：兼容脉冲型与总线型 |
|
5： |
编码器类型 |
F：兼容省线正交编码器 |
|
6： |
设计开发顺序 |
A |
规格参数
|
项目 |
脉冲型DS3L-PFA系列 |
||
|
基 本 规 格 |
功率范围 |
0.1KW~3.0KW |
|
|
输入电源 |
单相/三相AC200～240V，50Hz/60Hz 三相AC340V~440V，50Hz/60Hz |
||
|
编码器反馈 |
2500ppr增量式编码器 |
||
|
控制方式 |
三相全波整流IPM PWM控制 正弦波电流驱动方式 |
||
|
使 用 环 境 |
环境温度 |
运行：0℃～50℃（无冻结） 保存：-20℃～75℃（无冻结） |
|
|
环境湿度 |
运行/保存：90％RH以下（无结露） |
||
|
耐振动/耐冲击 |
4.9m/s2 / 19.6m/s2 |
||
|
功能 |
保护功能 |
过压、欠压、过热、过流、过载、超速、模拟输入异常、位置偏差过大、输出短路、编码器异常、再生异常保护、超程保护等 |
|
|
动态制动器 |
无 |
||
|
通讯功能 |
RS232：标准ModbusRtu协议 |
||
|
制动电阻 |
内置制动电阻（PFB机型无内置）、可外接制动电阻 |
||
|
显示及操作 |
5位LED指示灯、电源指示灯、4个按键操作 |
||
|
负载变动率 |
0～100% 负载时：±0.1%以下（额定转速时） |
||
|
电压变动率 |
额定电压±10%：0%（额定转速时） |
||
|
温度变动率 |
20±25℃：±0.1%以下（额定转速时） |
||
|
频率特性 |
250Hz（JL≤JM） |
||
|
输 入 输 出 信 号 |
位 置 输 出 |
输出形态 |
编码器差分输出 |
|
分频功能 |
\ |
||
|
集电极Z相输出 |
支持 |
||
|
模拟量输入 |
\ |
||
|
数字输入 |
4路SI输入 |
||
|
伺服使能、报警清除、禁止正转、禁止反转、转矩限制选择、内部速度选择、齿轮比切换、模式切换、增益切换、脉冲输入禁止、零速锁定、位置偏差清除、内部位置换步信号、内部控制模式方向切换 |
|||
|
数字输出 |
2路SO输出 |
||
|
定位完成、伺服准备就绪、报警输出、转矩限制输出、同速检测、旋转检测、速度到达、制动器释放输出、警告输出 |
|||
|
位置控制模式 |
最大输入脉冲频率 |
差分输入：500kpps 集电极开路：200kpps |
|
|
脉冲指令模式 |
可接收3.3V~24V脉冲+方向、AB相脉冲 |
||
|
控制方式 |
外部脉冲/内置位置 |
||
|
前馈补偿 |
0~100%（设定分辨率为1%） |
||
|
定位完成宽度设定 |
0~250指令单位（设定分辨率为1指令单位） |
||
|
电子齿轮比 |
1/100≤B/A≤100 |
||
|
速度控制模式 |
控制方式 |
内部三段速、外部速度模式 |
|
|
指令平滑方式 |
低通滤波，平滑滤波器 |
||
|
模拟量输入 |
电压范围 |
\ |
|
|
输入阻抗 |
\ |
||
|
转矩限制 |
内部参数 |
||
|
速度变动率 |
外部负载额定变动0～100% 负载时：±0.01%以下（额定转速时） |
||
|
额定电压±10%：0.01%（额定转速时） |
|||
|
环境温度20±25℃：±0.01%以下（额定转速时） |
|||
|
转矩控制模式 |
控制方式 |
内部转矩 |
|
|
指令平滑方式 |
低通滤波，平滑滤波器 |
||
|
模拟量输入 |
电压范围 |
\ |
|
|
输入阻抗 |
\ |
||
|
速度限制 |
内部参数 |
||
|
总线控制模式 |
控制轴数 |
\ |
|
|
通讯协议 |
\ |
||
驱动器与电机适配表
|
适配驱动器 |
电机型号 |
电机代码 |
电压等级 |
|
DS3L-20P1-PFA |
X2-40ST-M00330口口-20P1 |
1002 |
单相/三相 220V |
|
DS3L-20P2-PFA |
MS-60ST-M00630口口-20P2 |
1003 |
|
|
DS3L-20P4-PFA |
MS-60ST-M01330口口-20P4 |
1004 |
|
|
DS3L-20P4-PFA |
MS-60ST-M01330口口S-20P4（短机身电机） |
F004 |
|
|
DS3L-20P7-PFA |
MS-80ST-M02430口口S-20P7 |
F011 |
|
|
DS3L-20P7-PFA |
MS-80ST-M02430口口-20P7 |
1011 |
|
|
MS-80ST-M03520口口-20P7 |
0012 |
||
|
MS-90ST-M02430口口-20P7 |
0021 |
||
|
DS3L-21P0-PFA |
MS-130ST-M04025□□-21P0 |
0040 |
三相220V |
|
MS-130ST-M10010□□-21P0 |
1040 |
||
|
DS3L-21P5-PFA |
MS-110ST-M04030口口-21P2 |
0031 |
|
|
MS-110ST-M05030口口-21P5 |
0032 |
||
|
MS-130ST-M04030口口-21P2 |
1031 |
||
|
MS-130ST-M06025口口-21P5 |
1042(0042) |
||
|
MS-130ST-M10010口口-21P0 |
1040 |
||
|
MS-130ST-M10015口口-21P5 |
1044(0044) |
||
|
DS3L-22P3-PFA |
MS-130ST-M07725口口-22P0 |
0043 |
|
|
MS-130ST-M15015口口-22P3 |
0046 |
||
|
DS3L-22P6-PFA |
MS-130ST-M10025口口-22P6 |
0045 |
|
|
DS3L-41P5-PFA |
MS-110ST-M04030-41P2 |
0131 |
三相380V |
|
MS-110ST-M05030-41P5 |
0132 |
||
|
MS-130ST-M06025-41P5 |
0142 |
||
|
MS-130ST-M10015-41P5 |
2144(0144) |
||
|
DS3L-42P3-PFA |
MS-130ST-M07725□□-42P0 |
1143 |
|
|
MS-130ST-M15015-42P3 |
1146 |
||
|
DS3L-43P0-PFA |
MS-130ST-M07725-42P0 |
1143 |
|
|
MS-130ST-M10030-43P0 |
1148 |
||
|
MS-130ST-M15015-42P3 |
1146 |
||
|
MS-180ST-M19015-43P0 |
1166(1052/0156) |
产品尺寸（单位：mm）
DS3L系列0.1~0.75KW：
DS3L系列1.5~2.6KW：
DS3L系列3.0KW：
