产品产品 40系列电机
DS3系列伺服专用电机；适配DS3系列0.1KW伺服驱动器
产品说明

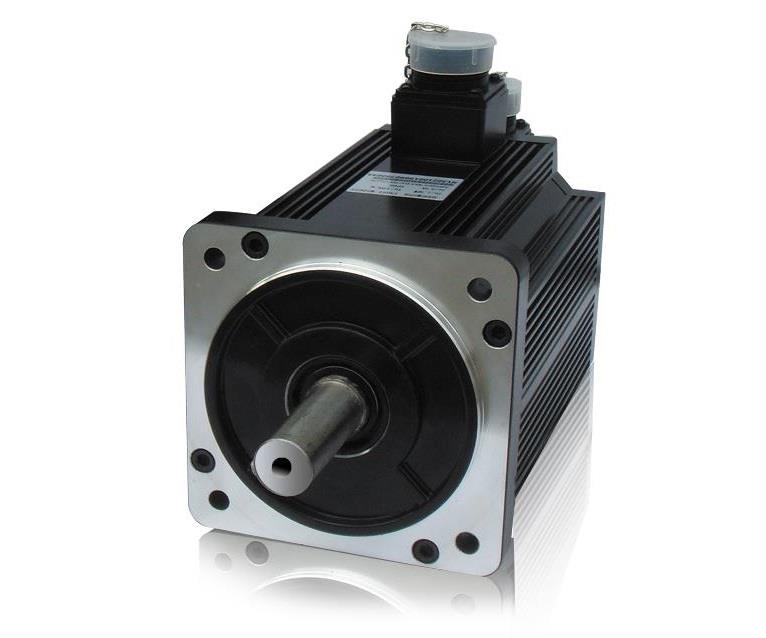

DS3系列伺服专用电机
适配DS3系列0.1KW伺服驱动器
编码器线数2500ppr
命名规则
|
系列名称 |
MS系列伺服电机 |
|
|
机座号 |
40 |
|
|
产品名称 |
ST |
正弦波驱动器电动机 |
|
油封 |
空 |
不带油封（130ST及以上标 配油封，型号没有E） |
|
E |
带油封（仅60ST、80ST系列带油封的型号命名有区分） |
|
|
反馈元件 |
M |
增量式编码器（2500线光电编码器） |
|
F |
省线增量式编码器（2500线光电编码器） |
|
|
T |
17bit多摩川绝对值编码器 |
|
|
额定转矩（N.m） |
003 |
0.32 |
|
额定转速（rpm） |
30 |
3000 |
|
轴承键 |
A |
无键 |
|
B |
带键 |
|
|
失电制动器 |
空 |
无失电制动器 |
|
Z |
带失电制动器 |
|
|
电压等级 |
2 |
220V级 |
|
功率（KW） |
0P1 |
0.1 |
规格参数
|
电压等级 |
220V |
|
|
电机型号 MS- |
40ST- |
|
|
M00330□□-20P1 |
||
|
电机代码 |
1002 |
|
|
额定功率（KW） |
0.1 |
|
|
额定电流（A） |
1.0 |
|
|
额定转速（rpm） |
3000 |
|
|
最高转速（rpm） |
4000 |
|
|
额定转矩（N·m） |
0.32 |
|
|
峰值转矩（N·m） |
0.96 |
|
|
反电势常数（V/krpm） |
11 |
|
|
力矩系数（N·m/A） |
0.18 |
|
|
转子惯量（Kg·m2） |
0.04×10-4 |
|
|
绕组（线间）电阻（Ω） |
3.4 |
|
|
绕组（线间）电感（mH） |
2.7 |
|
|
电气时间常数（ms） |
0.8 |
|
|
重量（Kg） |
0.55 |
|
|
编码器线数（PPR） |
2500 |
|
|
极对数 |
4 |
|
|
电机绝缘等级 |
Class B（130℃） |
|
|
防护等级 |
IP65 |
|
|
使用环境 |
环境温度 |
－20℃～＋40℃ |
|
环境湿度 |
相对湿度<90%（不结露条件 |
|
产品尺寸（单位：mm）
