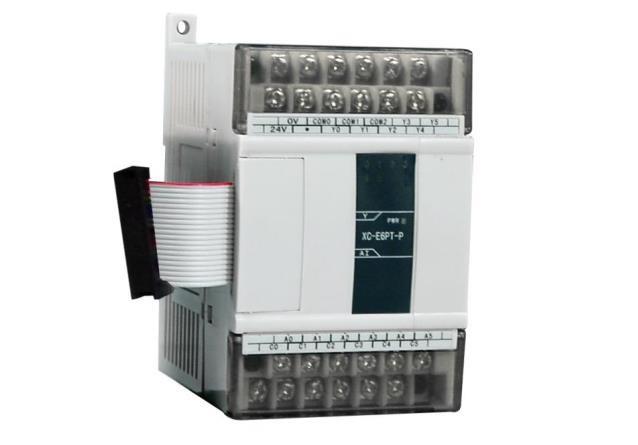

XC系列DA扩展模块
XC系列PLC适配模拟量输出右扩展模块，包含2、4点规格。XC系列PLC一般可扩展7个模块。
产品特点
XC系列PLC适配模拟量输出右扩展模块，包含2、4点规格。
XC系列PLC一般可扩展7个模块。
电源规格：DC24V
12位高精度模拟量输出
模拟量输出类型：电压（0~5V、0~10V）、电流（0~20mA、4~20mA）
特殊型号模拟量输出为双极性
隔离处理，抗干扰性能更优
命名规则
1：
系列名称
XC
2：
指代扩展模块
E
3：
模拟量输出点数
2、4
4：
指代模拟量输出
DA
5：
输出极性
B：输出为双极性
6：
模拟量输出类型
H：内部隔离处理，抗干扰性能更优
型号一览表
型 号
功 能
XC-E2DA-H
2通道模拟量输出模块(12bit)；电流、电压可选
XC-E4DA-H
4通道模拟量输出模块(12bit)；电流、电压可选
XC-E4DA-B-H
4通道模拟量输出模块(12bit)；电压输出、双极性
基本规格
项 目
规 格
使用环境
无腐蚀性气体
环境温度
0℃~60℃
保存环境温度
-20~70℃
环境湿度
5~95%RH
保存环境湿度
5~95%RH
安装
可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上
性能规格
项目
电压输出
电流输出
2DA-H
4DA-H
4DA-B-H
2DA-H
4DA-H
4DA-B-H
模拟量输出范围
0～5V、0～10V
-5～5V、-10～10V
0～20mA、4～20mA
（外部负载电阻小于500Ω）
-
（外部负载电阻2KΩ~1MΩ）
数字输入范围
12位二进制数
分辨率
1/4095(12Bit)；转换数据以16进制形式存入PLC(12Bit)
综合精确度
0.8%
转换速度
3ms/1通道
模拟量用电源
DC24V±10%，100mA
外观尺寸图（单位：mm）
