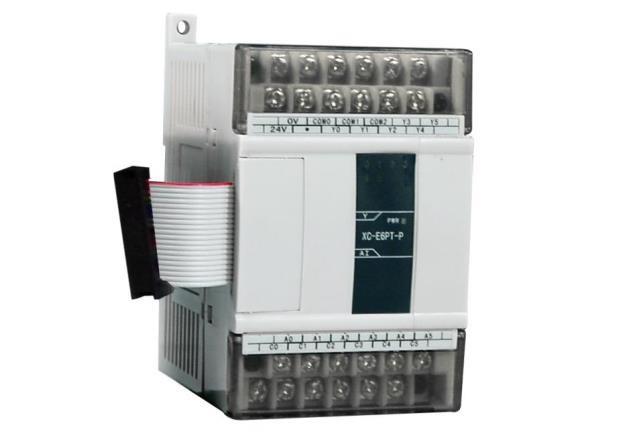

XC系列模拟量温度混合模块
XC系列PLC（XCC除外）适配模拟量温度混合右扩展模块，包含2~3点AD输入、2~4点温度输入、2点DA输出。XC系列PLC一般可扩展7个模块。
产品特点
XC系列PLC（XCC除外）适配模拟量温度混合右扩展模块，包含2~3点AD输入、2~4点温度输入、2点DA输出。
XC系列PLC一般可扩展7个模块。
电源规格：DC24V
2~4通道Pt100温度采集，精度0.1℃或0.01℃；带PID控制
2~3通道模拟量输入；14Bit/16Bit高精度模拟量输入
2通道模拟量输出；10Bit高精度模拟量输出
隔离处理，抗干扰性能更优；
命名规则
1：
系列名称
XC
2：
指代扩展模块
E
3：
模拟量输入点数
2：2通道模拟量输入
3：3通道模拟量输入
4：
指代模拟量输入
AD
5：
温度输入点数
2：2通道温度输入
4：4通道温度输入
6：
指代传感器输入类型
PT：PT100铂热电阻
7：
模拟量输出点数
2：2通道模拟量输出
8：
指代模拟量输出
DA
9：
是否隔离处理
H：内部隔离处理，抗干扰性能更优
无：非隔离处理
型号一览表
型 号
功 能
XC-E3AD4PT2DA-H
3通道14位精度电流输入；
4通道PT100温度输入；精度0.1℃
2通道10位精度电压输出；
内部隔离处理，抗干扰性能更优
XC-E2AD2PT2DA
2通道16位精度电流/电压输入；
2通道PT100温度输入；精度0.01℃；
2通道10位精度电流/电压输出；
具有PID自整定、独立PID参数设置；
本体通讯读写等功能；
采用DC-DC电源隔离设计，增强系统抗干扰能力。
基本规格
项 目
规 格
使用环境
无腐蚀性气体
环境温度
0℃~60℃
保存环境温度
-20~70℃
环境湿度
5~95%RH
保存环境湿度
5~95%RH
安装
可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上
性能规格
项目
模拟量输入（AD）
温度输入（PT）
模拟量输出（DA）
型号
3AD4PT
2DA-H
2AD2PT
2DA
3AD4PT
2DA-H
2AD2PT
2DA
3AD4PT2DA-H
2AD2PT
2DA
模拟量输入
0～20mA
4～20mA
0～20mA
4～20mA
0～5V
0～10V
PT100
-
测温范围
-
-100~
350℃
-100~
327℃
-
最大输入范围
0～40mA
0～40mA
DC±15V
-
-
模拟量输出范围
-
-
0~5V、0~10V
（外部负载电阻2KΩ~1MΩ）
0～10V
0～5V
0～20mA
4～20mA
数字输入范围
-
-
10位2进制数（0~1023）
数字输出范围
14位2进制数（0~16383）
16位2进制数（0~65535）
-1000~3500
-10000~32767
-
分辨率
1/16383
(14Bit)
1/65535 (16Bit)
0.1℃
0.01℃
1/1023(10Bit)
PID输出值
0~K4095
-
综合精确度
1%
0.8%
±0.5℃
±0.01℃
1%
0.8%
转换速度
20ms/
1通道
2ms/
1通道
20ms/
1通道
2ms/
1通道
3ms/
1通道
2ms/
1通道
模拟量用电源
DC24V±10%，100mA
外观尺寸图（单位：mm）
