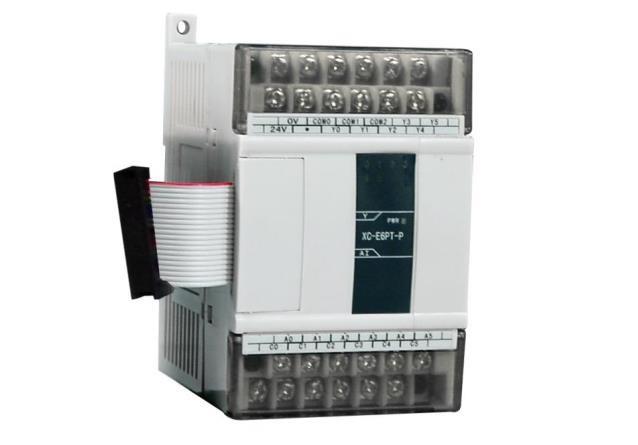

XC系列PT100温度模块
XC系列PLC适配温度输入右扩展模块，包含2点、6点输入规格。XC系列PLC一般可扩展7个模块。
产品特点
XC系列PLC适配温度输入右扩展模块，包含2点、6点输入规格。
XC系列PLC一般可扩展7个模块。
电源规格：DC24V
铂热电阻输入，分度号Pt100。
支持PID自整定。
1mA恒流输出，不受外界环境变化影响。
分辨率精度为0.1℃、0.01℃。
命名规则
|
1： |
系列名称 |
XC |
|
2： |
指代扩展模块 |
E |
|
3： |
温度输入点数 |
2：2通道温度输入 6：6通道温度输入 |
|
4： |
指代传感器输入类型 |
PT：PT100铂热电阻 |
|
5： |
是否带PID控制 |
P：带PID调节功能 无：不支持PID控制 |
|
6： |
是否隔离处理 |
H：内部隔离处理，抗干扰性能更优 无：非隔离处理 |
型号一览表
|
型 号 |
功 能 |
|
XC-E2PT-H |
-100～327℃，2通道PT100温度采集模块，精度0.01度；隔离处理，抗干扰性能更优； |
|
XC-E6PT |
-100~350℃，6通道Pt100温度采集模块，精度0.1度 |
|
XC-E6PT-P |
-100~350℃，6通道Pt100 温度采集模块，精度0.1度，PID输出 |
|
XC-E6PT-H |
-100~500℃，6通道Pt100 温度采集模块，精度0.1度；隔离处理，抗干扰性能更优 |
|
XC-E6PT-P-H |
6通道Pt100输入，6通道输出，2组 PID 参数（每3路一组PID参数）；测温范围-100~500℃，分辨率精度为0.1℃；隔离处理，抗干扰性能更优； |
基本规格
|
项 目 |
规 格 |
|
使用环境 |
无腐蚀性气体 |
|
环境温度 |
0℃~60℃ |
|
保存环境温度 |
-20~70℃ |
|
环境湿度 |
5~95%RH |
|
保存环境湿度 |
5~95%RH |
|
安装 |
可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上 |
性能规格
|
项目 |
内容 |
||
|
型号 |
XC-E2PT-H |
XC-E6PT XC-E6PT-P |
XC-E6PT-H XC-E6PT-P-H |
|
模拟量输入信号 |
Pt100铂热电阻 |
||
|
测量温度范围 |
-100℃～327℃ |
-100℃～350℃ |
-100℃～500℃ |
|
数字输出范围 |
-10000～32767 |
-1000～3500 |
-1000～5000 |
|
带符号位16位，二进制 |
|||
|
控制精度 |
±0.5℃ |
||
|
分辨率 |
0.01℃ |
0.1℃ |
0.1℃ |
|
综合精确度 |
1%（相对最大值） |
||
|
转换速度 |
20ms/1通道 |
||
|
模拟量用电源 |
DC24V±10%，50mA |
||
外观尺寸图（单位：mm）
