XD系列AD/DA扩展模块

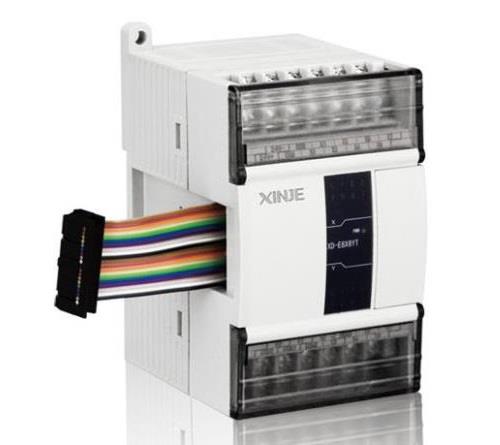

XD系列PLC适配模拟量输入输出右扩展模块，包含4点输入、2点输出规格。XD系列PLC一般可扩展10~16个模块。电源规格：DC24V。14位高精度模拟量输入、12位高精度模拟量输出。模拟量输入类型：电压、电流可选。模拟量输出类型：电压、电流可选。
产品特点
XD系列PLC适配模拟量输入输出右扩展模块，包含4点输入、2点输出规格。
XD系列PLC一般可扩展10~16个模块。
电源规格：DC24V
14位高精度模拟量输入、12位高精度模拟量输出
模拟量输入类型：电压、电流可选
模拟量输出类型：电压、电流可选
命名规则
|
1： |
系列名称 |
XD |
|
2： |
指代扩展模块 |
E |
|
3： |
模拟量输入点数 |
4 |
|
4： |
指代模拟量输入 |
AD |
|
3： |
模拟量输出点数 |
2 |
|
4： |
指代模拟量输出 |
DA |
型号一览表
|
型 号 |
功 能 |
|
XD-E4AD2DA |
4通道14bit模拟量输入（电流、电压可选），双极性输入； 2通道12bit模拟量输出（电流、电压可选），电压双极性输出； |
注意：V6及以下版本的XD-E4AD2DA模块不支持-5~5V、-10~10V、-20~20mA范围。
基本规格
|
项 目 |
规 格 |
|
使用环境 |
无腐蚀性气体 |
|
环境温度 |
0℃~60℃ |
|
保存环境温度 |
-20~70℃ |
|
环境湿度 |
5~95%RH |
|
保存环境湿度 |
5~95%RH |
|
安装 |
可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上 |
性能规格
|
项目 |
电压输入 |
电流输入 |
电压输出 |
电流输出 |
||
|
4AD2DA |
4AD2DA |
4AD2DA |
4AD2DA |
|||
|
模拟量 输入范 围 |
0~5V,0~10V, -5~5V,-10~10V |
0~20mA,4~20mA -20~20mA |
- |
- |
||
|
最大输 入范围 |
DC±15V |
-40~40mA |
- |
- |
||
|
模拟量 输出范 围 |
- |
- |
0~5V,0~10V, -5~5V,-10~10V （外部负载电阻2KΩ~1MΩ） |
0～20mA 4～20mA （外部负载电阻小于500Ω） |
||
|
数字输 入范围 |
- |
- |
12位二进制数 |
|||
|
0~4095或-2048~2047 |
0~4095 |
|||||
|
数字输 出范围 |
14位二进制数 |
- |
||||
|
0~16383或-8192~8191 |
0~16383或-8192~8191 |
- |
- |
|||
|
分辨率 |
1/16383(14Bit)； 转换数据以16进制形式存入PLC(14Bit) |
1/4095(12Bit)；转换数据以16进制形式存入PLC(12Bit) |
||||
|
综合精 确度 |
1% |
|||||
|
转换 速度 |
2ms/1通道 |
2ms/1通道 |
||||
|
模拟量 用电源 |
DC24V±10%，150mA |
|||||
注意：V6及以下版本的XD-E4AD2DA模块不支持-5~5V、-10~10V、-20~20mA范围。
外观尺寸图（单位：mm）
