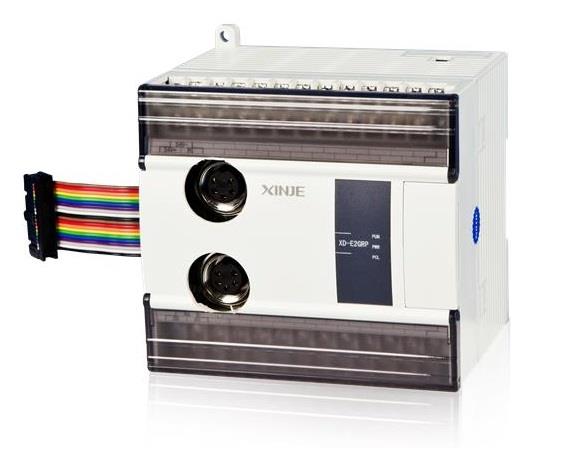

XD系列微距测量扩展模块
XD-E2GRP微距测量模块可广泛应用于精密测量的场合，如：轴承内外径检测、轴类产品检测、非标类产品检测等。
产品特点
XD-E2GRP微距测量模块可广泛应用于精密测量的场合，如：轴承内外径检测、轴类产品检测、非标类产品检测等。
XD系列PLC一般可扩展10~16个模块。
电源规格：DC24V
命名规则
|
1： |
系列名称 |
XD系列 |
|
2： |
扩展标志 |
E：指代扩展模块 |
|
3： |
检测路数 |
2：指代2路检测通道数 |
|
4： |
模块用途 |
GRP：表示微距测量 |
型号一览表
|
型 号 |
功 能 |
|
XD-E2GRP |
2路微距测量模块，量程±1000um，综合精度0.1% |
规格参数
|
项目 |
规格 |
|
电源规格 |
DC24V±10% |
|
量程 |
±1000um |
|
分辨率 |
0.1um |
|
全量程线性误差 |
≤0.1% |
|
重复性误差 |
≤1um |
|
工作温度范围 |
-10℃~50℃ |
|
数据采集方式 |
并口通讯 |
|
非线性 |
0.001%F.S |
|
时间漂移 |
0.005% F.S |
|
输入灵敏度 |
0.004uV/d |
|
综合精度 |
0.1% |
外观尺寸图（单位：mm）
