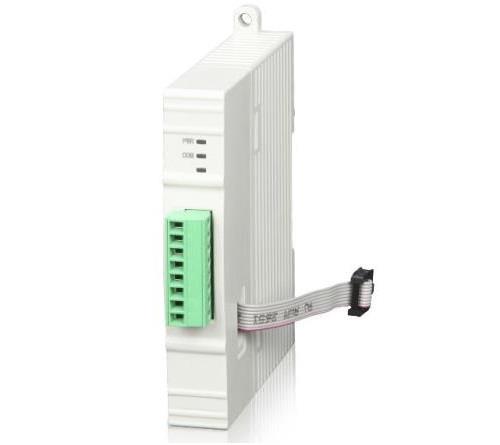

XD系列AD左扩展ED模块
XD系列PLC适配模拟量输入左扩展模块，包含4点规格。XD系列PLC一般可扩展1个ED模块。电源规格：DC24V4路12位高精度模拟量输入模拟量输入类型：电压、电流。
产品特点
XD系列PLC适配模拟量输入左扩展模块，包含4点规格。
XD系列PLC一般可扩展1个ED模块。
电源规格：DC24V
4路12位高精度模拟量输入
模拟量输入类型：电压、电流
命名规则
1：
系列名称
XD
2：
模拟量输入点数
4
3：
指代模拟量输入
AD
4：
模拟量输入类型
A：输入全部为电流型
V：输入全部为电压型
5：
指代ED模块
ED
型号一览表
型 号
功 能
XD-4AD-A-ED
4通道模拟量输入模块（12bit）；
电流输入（0~20mA、4~20mA）
XD-4AD-V-ED
4通道模拟量输入模块（12bit）；
电压输入（0~5V、0~10V）
基本规格
项 目
规 格
使用环境
无腐蚀性气体
环境温度
0℃~60℃
保存环境温度
-20~70℃
环境湿度
5~95%RH
保存环境湿度
5~95%RH
安装
可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上
性能规格
项目
电压输入
电流输入
4AD-V-ED
4AD-A-ED
模拟量输入范围
0~5V,0~10V
0~20mA,4~20mA
最大输入范围
±15V
0～40mA
数字输出范围
12位二进制数（0~4095）
分辨率
1/4095（12Bit）
综合精确度
1%
转换速度
10ms/通道
模拟量用电源
DC24V±10%，150mA
