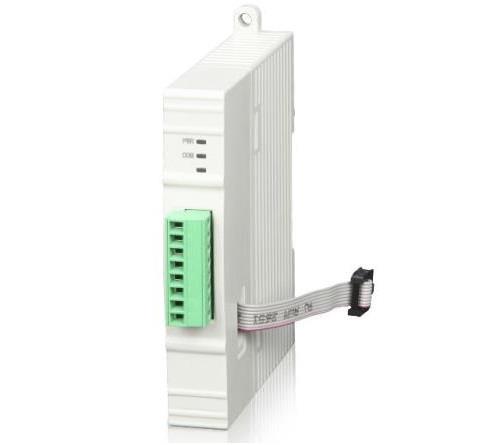

XD系列AD/DA左扩展ED模块
XD系列PLC适配模拟量输入输出左扩展模块，包含2点输入、2点输出规格。XD系列PLC一般可扩展1个ED模块。电源规格：DC24V2路12位高精度模拟量输入、2路10位高精度模拟量输出模拟量输入类型：电压、电流
产品特点
XD系列PLC适配模拟量输入输出左扩展模块，包含2点输入、2点输出规格。
XD系列PLC一般可扩展1个ED模块。
电源规格：DC24V
2路12位高精度模拟量输入、2路10位高精度模拟量输出
模拟量输入类型：电压、电流
命名规则
|
1： |
系列名称 |
XD |
|
2： |
模拟量输入点数 |
2 |
|
3： |
指代模拟量输入 |
AD |
|
4： |
模拟量输出点数 |
2 |
|
5： |
指代模拟量输出 |
DA |
|
6： |
模拟量输入输出类型 |
A：输入输出全部为电流型 |
|
|
|
V：输入输出全部为电压型 |
|
5： |
指代ED模块 |
ED |
型号一览表
|
型 号 |
功 能 |
|
XD-2AD2DA-A-ED |
2通道模拟量输入（12bit）、2通道模拟量输出模块（10bit）； 电流型（0~20mA、4~20mA） |
|
XD-2AD2DA-V-ED |
2通道模拟量输入（12bit）、2通道模拟量输出模块（10bit）； 电压型（0~5V、0~10V） |
基本规格
|
项 目 |
规 格 |
|
使用环境 |
无腐蚀性气体 |
|
环境温度 |
0℃~60℃ |
|
保存环境温度 |
-20~70℃ |
|
环境湿度 |
5~95%RH |
|
保存环境湿度 |
5~95%RH |
|
安装 |
可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上 |
性能规格
|
项目 |
电压输入 |
电流输入 |
电压输出 |
电流输出 |
|
2AD2DA-V-ED |
2AD2DA-A-ED |
2AD2DA-V-ED |
2AD2DA-A-ED |
|
|
模拟量输入范围 |
0~5V,0~10V |
0~20mA,4~20mA |
0~5V,0~10V |
0~20mA,4~20mA |
|
最大输 入范围 |
±15V |
0～40mA |
- |
- |
|
模拟量输出范围 |
0~5V,0~10V |
0~20mA,4~20mA |
0~5V,0~10V 外部负载电阻2KΩ~1MΩ |
0~20mA,4~20mA 外部负载电阻小于500Ω |
|
数字输入范围 |
- |
10位二进制数（0~1023） |
||
|
数字输出范围 |
12位二进制数（0~4095） |
- |
||
|
分辨率 |
1/4095（12Bit） |
1/1023（10Bit） |
||
|
综合精确度 |
1% |
|||
|
转换速度 |
10ms/通道 |
|||
|
模拟量用电源 |
DC24V±10%，150mA |
|||
