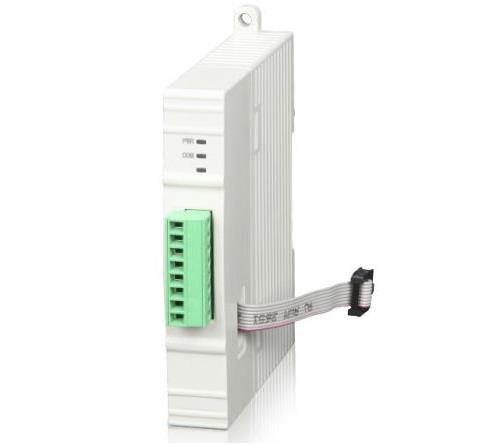

XD系列AD/PT左扩展ED模块
XD系列PLC适配模拟量输入输出左扩展模块，包含2点模拟量输入、2点PT100输入规格。XD系列PLC一般可扩展1个ED模块。电源规格：DC24V2路12位高精度模拟量输入：电压、电流可选2通道PT100温度输入：测温范围-100~500℃，精度0.1℃。
产品特点
XD系列PLC适配模拟量输入输出左扩展模块，包含2点模拟量输入、2点PT100输入规格。
XD系列PLC一般可扩展1个ED模块。
电源规格：DC24V
2路12位高精度模拟量输入：电压、电流可选
2通道PT100温度输入：测温范围-100~500℃，精度0.1℃
命名规则
|
1： |
系列名称 |
XD |
|
2： |
模拟量输入点数 |
2 |
|
3： |
指代模拟量输入 |
AD |
|
4： |
温度输入点数 |
2 |
|
5： |
指代温度输入 |
PT |
|
6： |
模拟量输入输出类型 |
A：输入全部为电流型 |
|
|
|
V：输入全部为电压型 |
|
7： |
指代ED模块 |
ED |
型号一览表
|
型 号 |
功 能 |
|
XD-2AD2PT-A-ED |
2通道12bit模拟量电流输入（0~20mA、4~20mA）、2通道PT100输入； |
|
XD-2AD2PT-V-ED |
2通道12bit模拟量电压输入（0~5V、0~10V）、2通道PT100输入； |
基本规格
|
项 目 |
规 格 |
|
使用环境 |
无腐蚀性气体 |
|
环境温度 |
0℃~60℃ |
|
保存环境温度 |
-20~70℃ |
|
环境湿度 |
5~95%RH |
|
保存环境湿度 |
5~95%RH |
|
安装 |
可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上 |
性能规格
|
项目 |
模拟量输入(mA) |
温度输入（PT） |
||
|
电流 |
电压 |
|||
|
2AD2PT-A-ED |
2AD2PT-V-ED |
2AD2PT-A-ED |
2AD2PT-V-ED |
|
|
模拟量输入范围 |
0~20mA,4~20mA |
0~5V、0~10V |
— |
|
|
测温范围 |
— |
- |
-100~500℃ |
|
|
最大输入范围 |
0~40mA |
DC±15V |
— |
|
|
数字输出范围 |
12位二进制数（0~4095） |
-1000~5000 |
||
|
分辨率 |
1/4095（12Bit） |
0.1℃ |
||
|
综合精确度 |
1% |
满量程的±0.8% |
||
|
转换速度 |
10ms |
|||
|
模拟量用电源 |
DC24V±10%，150mA |
|||
外观尺寸图（单位：mm）
