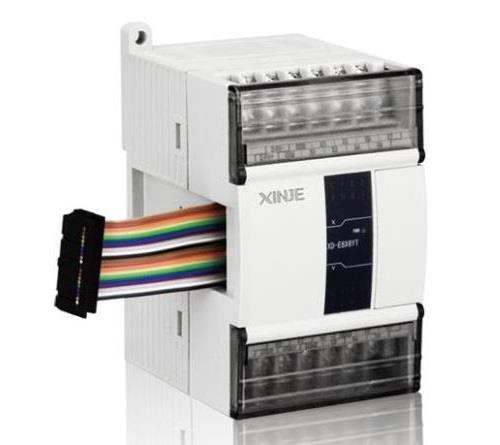

XD系列压力测量扩展模块
XD系列PLC适配压力测量右扩展模块，包含1点、2点、4点输入规格。XD系列PLC一般可扩展10~16个模块。电源规格：DC24V（-D型）、AV220V（-C型）。23/20位高精度A/D转换。可采集-20~20mV/0~10mV电压信号。
产品特点
XD系列PLC适配压力测量右扩展模块，包含1点、2点、4点输入规格。
XD系列PLC一般可扩展10~16个模块。
电源规格：DC24V（-D型）、AV220V（-C型）
23位/20位高精度A/D转换
可采集-20~20mV(-D型)\0~10mV（-C型）电压信号。
命名规则
|
1： |
系列名称 |
XD |
|
2： |
指代扩展模块 |
E |
|
3：
|
压力传感器输入点数
|
1：1路压力传感器输入 2：2路压力传感器输入 4：4路压力传感器输入 |
|
4： |
指代传感器输入类型 |
WT：指代压力传感器 |
|
5：
|
版本区别
|
C：版本序号 D：版本序号 |
型号一览表
|
型 号 |
功 能 |
|
XD-E1WT-C |
1路压力测量模块，检测范围DC 0mV～10mV，20位转换精度 |
|
XD-E2WT-C |
2路压力测量模块，检测范围DC 0mV～10mV，20位转换精度 |
|
XD-E4WT-C |
4路压力测量模块，检测范围DC 0mV～10mV，20位转换精度 |
|
XD-E1WT-D |
1路压力测量模块，检测范围DC -20mV～20mV，23位转换精度 |
|
XD-E2WT-D |
2路压力测量模块，检测范围DC -20mV～20mV，23位转换精度 |
|
XD-E4WT-D |
4路压力测量模块，检测范围DC -20mV～20mV，23位转换精度 |
基本规格
|
项 目 |
规 格 |
|
使用环境 |
无腐蚀性气体 |
|
环境温度 |
0℃~60℃ |
|
保存环境温度 |
-20~70℃ |
|
环境湿度 |
5~95%RH |
|
保存环境湿度 |
5~95%RH |
|
安装 |
可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上 |
性能规格
|
项目 |
1WT-C |
2WT-C |
4WT-C |
|
模拟量输入范围 |
DC0～10mV（传感器2mv/v） |
||
|
A/D实际分辨率 |
1/1048575（20Bit） |
||
|
最大显示分辨率 |
1/300000 |
||
|
非线性 |
0.01%F.S |
||
|
转换速度 |
150次/秒、300次/秒、450次/秒可选 |
||
|
电源 |
AC220V±10% 50/60Hz |
||
|
传感器激励电源 |
5VDC/120mA，可并联4只350Ω称重传感器； |
||
|
软件版本 |
V3.5.1及以上 |
||
|
项目 |
1WT-D |
2WT-D |
4WT-D |
|
模拟量输入范围 |
DC-20～20mV |
||
|
A/D实际分辨率 |
1/8388607（23Bit） |
||
|
最大显示分辨率 |
1/500000 |
||
|
非线性 |
0.01%F.S |
||
|
转换速度 |
150次/秒、300次/秒、450次/秒可选 |
||
|
电源 |
DC24V±10% |
||
|
传感器激励电源 |
5VDC/120mA，可并联4只350Ω称重传感器； |
||
|
软件版本 |
V3.5.3及以上 |
||
外观尺寸图（单位：mm）
XD-E1WT-C、XD-E2WT-C、XD-E1WT-D、XD-E2WT-D外观尺寸图如下：
XD-E4WT-C、XD-E4WT-D外观尺寸如下：
