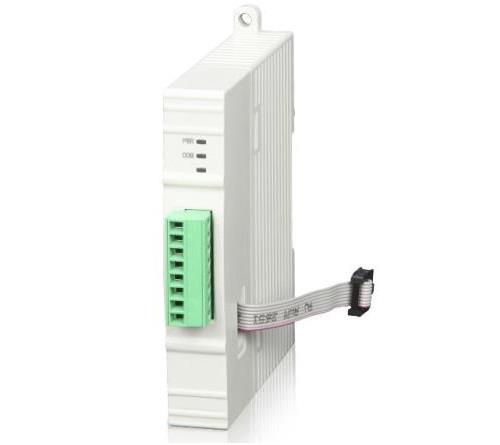

XD系列PT/DA左扩展ED模块
XD系列PLC适配模拟量输入输出左扩展模块，包含2点温度输入、2点输出规格。XD系列PLC一般可扩展1个ED模块。电源规格：DC24V2通道PT100温度输入：测温范围-100~500℃，精度0.1℃2路10位高精度模拟量输出：电压、电流可选。
产品特点
XD系列PLC适配模拟量输入输出左扩展模块，包含2点温度输入、2点输出规格。
XD系列PLC一般可扩展1个ED模块。
电源规格：DC24V
2通道PT100温度输入：测温范围-100~500℃，精度0.1℃
2路10位高精度模拟量输出：电压、电流可选
命名规则
|
1： |
系列名称 |
XD |
|
2： |
模拟量输入点数 |
2 |
|
3： |
指代温度输入 |
PT |
|
4： |
模拟量输出点数 |
2 |
|
5： |
指代模拟量输出 |
DA |
|
6： |
模拟量输入输出类型 |
A：输入输出全部为电流型 |
|
|
|
V：输入输出全部为电压型 |
|
7： |
指代ED模块 |
ED |
型号一览表
|
型 号 |
功 能 |
|
XD-2PT2DA-A-ED |
2通道PT100输入、2通道10bit模拟量电流输出（0~20mA、4~20mA）； |
|
XD-2PT2DA-V-ED |
2通道PT100输入、2通道10bit模拟量电压输出（0~5V、0~10V）； |
基本规格
|
项 目 |
规 格 |
|
使用环境 |
无腐蚀性气体 |
|
环境温度 |
0℃~60℃ |
|
保存环境温度 |
-20~70℃ |
|
环境湿度 |
5~95%RH |
|
保存环境湿度 |
5~95%RH |
|
安装 |
可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上 |
性能规格
|
项目 |
温度输入(PT) |
模拟量输出 |
|
|
电流 |
电压 |
||
|
2AD2PT-A-ED |
2AD2PT-V-ED |
||
|
测温范围 |
-100~500℃ |
— |
|
|
模拟量输出范围 |
— |
0~20、4~20mA 外部负载电阻小于500Ω |
0~5、0~10V 外部负载电阻2KΩ~1MΩ |
|
数字输入范围 |
— |
10位二进制数(0~1023) |
|
|
数字输出范围 |
-1000~5000 |
- |
|
|
分辨率 |
0.1℃ |
1/1024(10Bit) |
|
|
综合精确度 |
满量程的±0.8% |
1% |
|
|
转换速度 |
10ms |
||
|
模拟量用电源 |
DC24V±10%，150mA |
||
